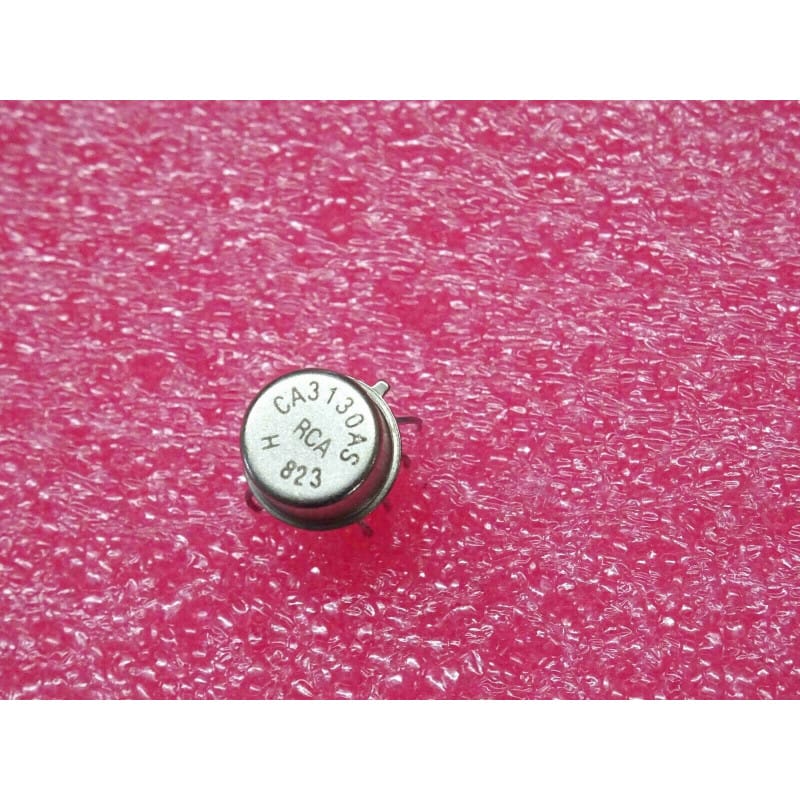

CA3130AS (Intersil / RCA) - Amplificateur Opérationnel BiMOS avec Entrée MOSFET et Sortie CMOS (Boîtier DIP-8)

Le CA3130AS (souvent écrit ci RCA CA 3130 AS ou ic CA3130AS) est un amplificateur opérationnel intégré de haute performance, fabriqué historiquement par RCA (puis repris par Intersil / Renesas).

Ce composant utilise la technologie BiMOS, combinant des transistors à effet de champ à grille isolée (MOSFET) sur les broches d'entrée et des transistors CMOS sur l'étage de sortie. Cette architecture unique lui confère des performances exceptionnelles, notamment un courant d'entrée quasi nul et une capacité de swing de sortie rail-à-rail. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-8.

Caractéristiques Essentielles

• Fabricant : RCA / Intersil.

• Fonction : Amplificateur opérationnel BiMOS avec entrée MOSFET et sortie CMOS (BiMOS Operational Amplifier with MOSFET Input and CMOS Output).

• Boîtier : DIP-8 (Dual In-line Package à 8 broches traversantes).

• Signification de la référence :

  • CA3130 : Référence standard de la gamme d'amplis op BiMOS de RCA.

  • -A : Variante de précision / tolérances améliorées.

  • -S : Suffixe désignant généralement la version standard en boîtier plastique ou une spécification de fabrication spécifique.

• Performances clés :

  • Impédance d'entrée très élevée : Grâce aux transistors MOSFET de l'étage d'entrée, le courant de polarisation d'entrée est extrêmement faible (de l'ordre de quelques picoampères), idéal pour les mesures sur des capteurs à haute impédance.

  • Sortie CMOS Rail-à-Rail : La tension de sortie peut swinguer virtuellement de rail en rail (de la tension d'alimentation négative à la positive), maximisant la dynamique de signal.

  • Vitesse et compensation : Dispose d'une broche dédiée pour la compensation en fréquence externe (permettant d'ajuster la stabilité selon le montage) et d'une protection contre les courts-circuits en sortie.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-8) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Brochage spécifique : Contrairement aux amplis op classiques (type TL071 ou NE5532), le CA3130 intègre sur ses broches 1 et 5 un réseau de réglage/balance du décalage (offset null) et utilise la broche 8 pour la compensation en fréquence externe via un condensateur si nécessaire.

• Diagnostic Express (Absence d'amplification ou saturation de sortie) :

  • Symptômes Courants en Atelier :

    1. La sortie reste collée au rail d'alimentation (+ ou -) malgré un signal valide sur les entrées : Composant grillé suite à une tension excessive ou une décharge électrostatique (les entrées MOSFET sont très sensibles).

    2. Oscillations parasites en haute fréquence : Absence ou mauvaise valeur du condensateur de compensation externe relié sur la broche dédiée.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence symétrique ou asymétrique des tensions d'alimentation sur les broches VCC+ et VCC- par rapport à la masse.

    2. Contrôle des signaux : Mesurer les tensions continues sur les entrées inverseuse et non-inverseuse, et observer à l'oscilloscope le comportement de la sortie.

• Recommandations de Montage & Précautions :

  • Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions ESD strictes : En raison de la présence d'étages d'entrée à grille MOSFET, ce circuit est extrêmement sensible à l'électricité statique. Manipuler impérativement avec un bracelet antistatique et éviter de toucher directement les broches nues.
