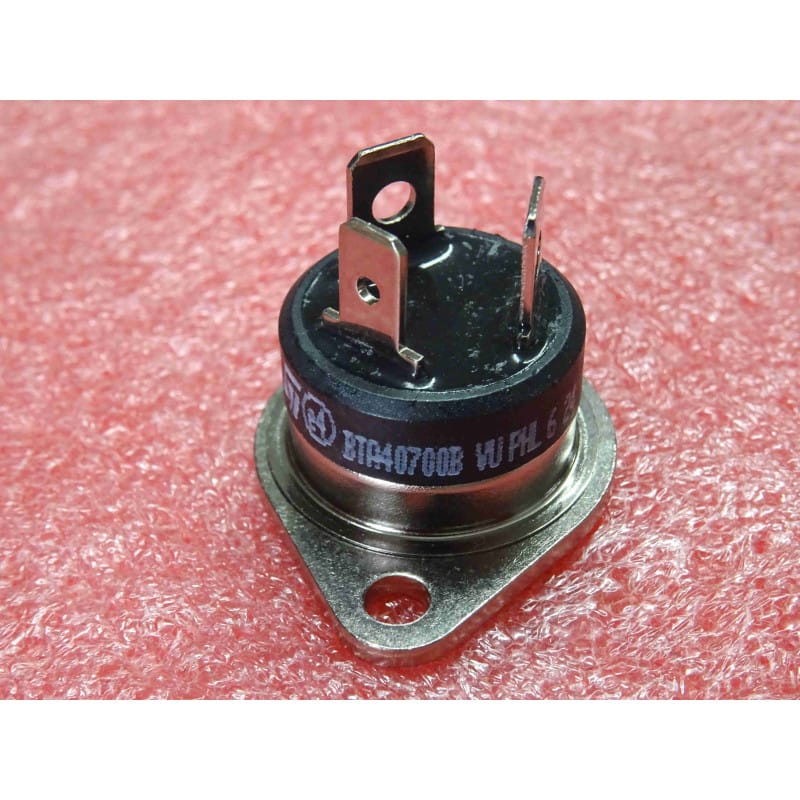

Triac de puissance à haute performance (Alternistor / Snubberless Triac), issu des fabrications professionnelles de STMicroelectronics, référence BTA40-700B logée dans son boîtier plastique industriel isolé à large embase de type RD91. Conçu spécifiquement pour la commutation de charges alternatives (AC) de forte puissance, les régulateurs de chauffage industriel, les gradateurs de lumière lourds, les variateurs de vitesse de moteurs et les relais statiques exigeant un calibre de 40 A sous une tension de service de 700 V (intermédiaire idéal entre les versions 600 V et 800 V). Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).
Points Forts & Spécificités Techniques
Technologie Snubberless (Alternistor) : Conçu pour commuter des charges fortement inductives (moteurs, transformateurs) sans nécessiter de réseau RC externe (snubber), grâce à une immunité élevée aux variations rapides de tension (dV/dt).
Boîtier RD91 Isolé : La semelle de fixation arrière en plastique surmoulé assure une isolation galvanique naturelle par rapport au radiateur, simplifiant grandement le montage mécanique et éliminant le risque de court-circuit au châssis.
Calibre Industriel 40A : Permet de piloter des courants alternatifs massifs avec une excellente robustesse thermique et une faible chute de tension à l'état passant.
Conseils d'Atelier & Raccordement
Brochage Normalisé Boîtier RD91 (Composant vu de face, face marquée vers vous, bornes de puissance vers le haut ou le bas selon orientation) :
Borne / Broche 1 : Terminal 1 (MT1 / A1) (référence pour la gâchette)
Borne / Broche 2 : Terminal 2 (MT2 / A2) (généralement relié en interne à la semelle thermique de puissance)
Borne / Broche 3 : Gâchette (Gate - G)
Rappel d'atelier : Bien que le boîtier RD91 soit isolé, l'application d'une fine pellicule de pâte thermique sous la semelle plane est indispensable pour optimiser le transfert des calories vers le radiateur en aluminium. Veillez au bon couple de serrage de la vis de fixation pour éviter toute déformation du boîtier.
Contrôle Électronique au Multimètre (Mode Diode / Résistance) :
Test des jonctions : Entre MT1 et MT2, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens en l'absence de courant de gâchette. Entre la Gâchette (G) et MT1, un test en mode diode doit montrer une conduction directe dans les deux sens (présence de structures thyristor tête-bêche), typiquement autour de 0,5 V à 0,9 V, sans continuité anormale vers MT2.
Composants Électroniques Actifs / Triac de puissance 40A ST BTA40-700B boîtier RD91 neuf.
