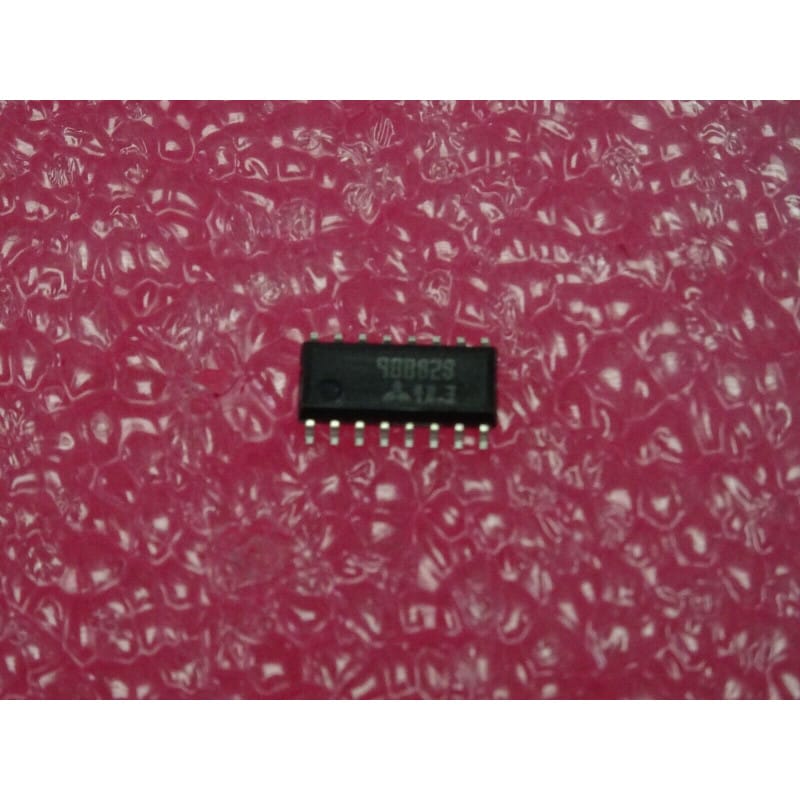

AN90B82S (Panasonic) - Circuit Intégré Spécialisé / CMS (SMD IC)

L' AN90B82S (souvent écrit ci cms AN90B82S, ic smd AN 90B82S) est un circuit intégré analogique ou de gestion, fabriqué historiquement par Panasonic (Matsushita Electric).

Ce composant est conditionné sous un format de type CMS / SMD (Surface-Mount Device / Composant Monté en Surface), conçu pour être intégré sur les cartes électroniques compactes de l'ère de la grande diffusion (équipements audio, vidéo, caméscopes ou grand public de la marque Panasonic).

Caractéristiques Essentielles

• Fabricant : Panasonic (Matsushita).

• Fonction : Circuit intégré spécialisé de gestion ou de traitement (IC / SMD).

• Boîtier : Format CMS (Surface-Mount Device) compact à montage en surface.

• Signification de la référence :

  • AN90... : Préférence classique des circuits intégrés linéaires, de régulation ou de commande de puissance/signal développés par Panasonic.

Mémo Technique d'Atelier

• Repérage et Environnement :

  • Repérage : Le sens du boîtier CMS est indiqué par un méplat, un point gravé ou un chanfrein sur l'un des angles du boîtier, correspondant à la broche 1.

  • Environnement : Ce circuit est implanté sur des cartes mères ou des modules de traitement miniaturisés, entouré de composants passifs de très petite taille (condensateurs et résistances au format chip 0805 ou inférieur).

• Diagnostic Express (Défaut de l'appareil ou absence de fonction associée) :

  • Symptômes Courants en Atelier :

    1. Panne d'une section spécifique de l'appareil (absence de tension régulée, dysfonctionnement d'un sous-système piloté ou blocage de la carte) : circuit intégré endommagé suite à un pic de tension ou une contrainte thermique.

    2. Comportement instable après une manipulation : microrupture de soudure sur l'une des pattes CMS en raison de contraintes mécaniques ou thermiques.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Localiser les broches d'alimentation Vcc et la masse sur le circuit imprimé (souvent référencées dans les schémas de service Panasonic) pour valider la présence des tensions de service.

    2. Contrôle des entrées/sorties : Vérifier l'intégrité des signaux ou des niveaux continus de part et d'autre du composant.

• Recommandations de Montage :

  • Précautions de soudage CMS : En raison du format miniature à montage en surface, utilisez un fer à souder à température contrôlée, une panne fine (type chisel ou couteau), du flux de brasage adapté et une loupe binoculaire ou une caméra d'inspection pour éviter les ponts de soudure entre les broches rapprochées.
