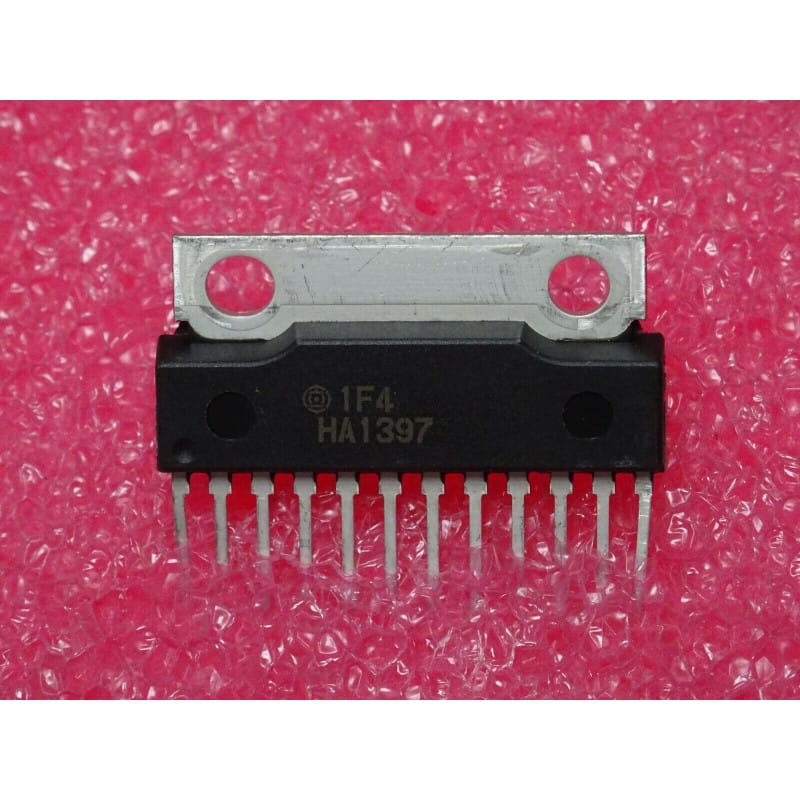

L'HA1397 (souvent écrit ci HA1397, ic HA 1397) est un circuit intégré analogique audio de puissance, fabriqué historiquement par Mitsubishi Electric.
Ce composant est conçu pour assurer l'amplification audio de puissance dans les équipements grand public ou automobiles de l'ère analogique (autoradios, chaînes portables ou amplificateurs compacts). Il est logé dans un boîtier plat à une seule rangée de broches de type SIP-12 (Single In-line Package à 12 broches), pourvu d'une languette métallique dédiée à la fixation sur un dissipateur thermique.
Fabricant : Mitsubishi Electric.
Fonction : Amplificateur de puissance audio.
Boîtier : SIP-12 (Boîtier plastique plat à 12 broches alignées avec languette de dissipation thermique).
Signification de la référence :
HA1397 : Référence de la gamme de circuits intégrés audio et de puissance de Mitsubishi.
Performances clés :
Amplification de puissance dédiée : Conçu pour délivrer un signal audio amplifié de qualité avec un minimum de composants externes.
Dissipation thermique optimisée : Sa semelle métallique permet un transfert efficace de la chaleur vers un radiateur externe pour garantir la stabilité sous forte charge.
Repérage & Broches Clés (Boîtier SIP-12) :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité gauche du boîtier plat SIP lorsque les inscriptions textuelles sont lues de face.
Environnement : Ce circuit est implanté sur la platine principale, fixé sur un dissipateur thermique en aluminium. Il est entouré de condensateurs de liaison de sortie de forte valeur, de condensateurs de découplage d'alimentation et de résistances associées.
Diagnostic Express (Absence de son ou distorsion) :
Symptômes Courants en Atelier :
Silence complet ou ronflement secteur permanent dans les haut-parleurs : Circuit de puissance détruit suite à une surtension, un court-circuit en sortie ou une rupture de la tension d'alimentation principale.
Son fortement écrêté, distorsion à bas volume ou mise en sécurité thermique rapide : Absence de pâte thermique sur le dissipateur, condensateur de filtrage d'alimentation séché ou impédance de charge inadaptée.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation principale sur la broche dédiée par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal BF en entrée et l'intégrité du signal amplifié sur les broches de sortie menant aux haut-parleurs.
Recommandations de Montage & Sécurité thermique :
Pâte thermique : Lors du remplacement de ce circuit, veiller impérativement à nettoyer l'ancien dissipateur et à réappliquer une fine couche de pâte thermoconductrice entre la languette métallique et le radiateur pour éviter une surchauffe destructrice du composant.
Soudure : En raison de la densité des 12 broches sur un format SIP, utiliser un fer à souder à température régulée pour préserver les pistes du circuit imprimé ancien.
