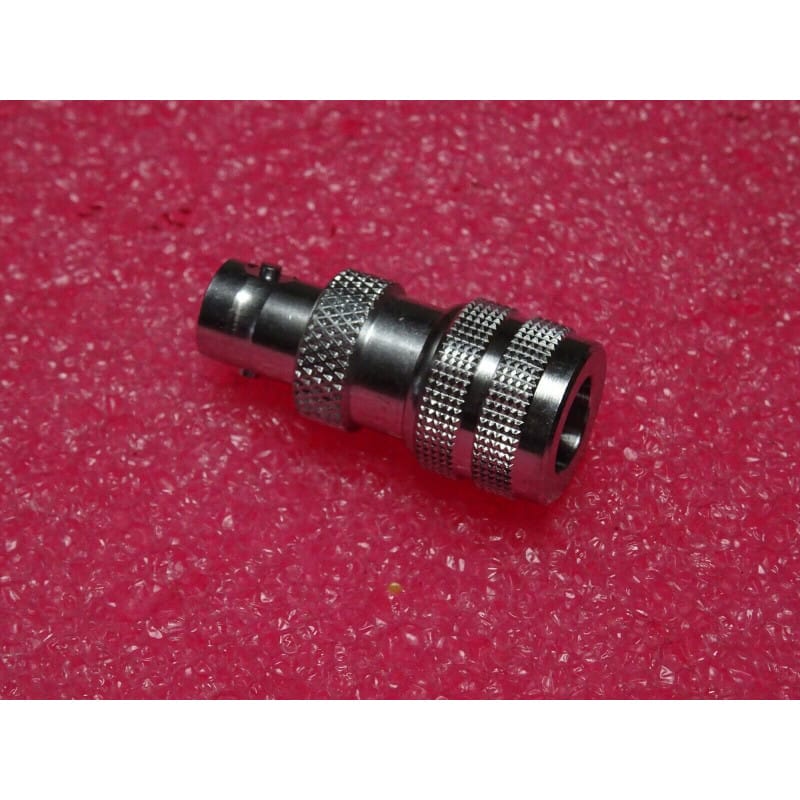

Adaptateur coaxial RF de précision d'atelier de marque Radiall (Référence fabricant : R191413 / R191413000), assurant la transition entre une interface BNC Femelle et une interface MQ Mâle (Micro-Quick / Snap-on).
Conçu pour les applications de laboratoire, la métrologie, les bancs de test et la maintenance d'équipements radiofréquences haute densité, cet adaptateur garantit une continuité d'impédance parfaite de 50 Ohms et des performances RF très stables jusqu'à une fréquence de 4 GHz. Matériel neuf d'atelier / New Old Stock.
Adaptateur Coaxial de Transition RF / Marque Radiall / Référence : R191413 (R191413000) / Interface A : BNC Femelle (Verrouillage Baïonnette) / Interface B : MQ Mâle (Micro-Quick / Connexion Rapide Snap-On) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 4 GHz / Corps en Laiton Nickelé / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant de connectique RF et de métrologie indispensable pour l'adaptation rapide entre lignes BNC standard et connectique miniature MQ sur bancs de mesure.
Marque / Fabricant : Radiall (Référence mondiale de la connectique RF et hyperfréquence).
Référence Produit : R191413 (Code catalogue complet : R191413000).
Type d'Interface / Transition :
Côté A : Connecteur BNC Femelle (Verrouillage rapide à baïonnette 1/4 de tour).
Côté B : Connecteur MQ Mâle (Micro-Quick / Encliquetage rapide Snap-on).
Impédance Nominale : 50 Ohms (50 $\Omega$).
Performances Haute Fréquence (RF) :
Gamme de Fréquences : DC jusqu'à 4 GHz.
Faible ROS / VSWR : Pertes d'insertion et de réflexion très réduites grâce à la géométrie de précision et à l'isolant PTFE.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné haute précision avec plaquage Nickel anticorrosion et haute résistance à l'usure mécanique.
Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur la zone de contact pour une résistance électrique de jonction minimale.
Isolant Diélectrique : PTFE (Téflon) résistant aux températures élevées et maintenant des propriétés diélectriques rigoureuses.
État : Neuf sous packaging d'origine / conditionnement d'atelier.
Atouts de l'Interface MQ (Micro-Quick) & Adaptateur Radiall :
Gain de Temps & Densité : L'interface MQ offre un verrouillage rapide par simple poussée (push-pull / snap-on), idéal dans les baies où l'espace est trop restreint pour tourner la bague d'un connecteur BNC ou visser un SMA.
Conversion Immédiate sur Banc de Test : Cet adaptateur Radiall R191413 permet de raccorder un cordon BNC Mâle classique d'oscilloscope ou de générateur de fonctions directement sur un équipement équipé d'une embase femelle MQ 50 Ohms.
Conseils de Manipulation & Contrôle en Atelier :
Insertion / Extraction MQ : Alignez parfaitement l'adaptateur dans l'axe de la prise MQ femelle et poussez jusqu'au « clic » d'encliquetage. Pour déconnecter, tirez sur le corps de l'adaptateur sans exercer de torsion latérale pour préserver les lamelles d'encliquetage.
Nettoyage des Contacts : Avant utilisation sur des appareils de mesure de précision, vérifiez l'absence de poussière ou de micro-débris dans la cavité BNC et nettoyez la broche centrale à l'aide d'un bâtonnet imbibé d'alcool isopropylique (IPA) si nécessaire.
