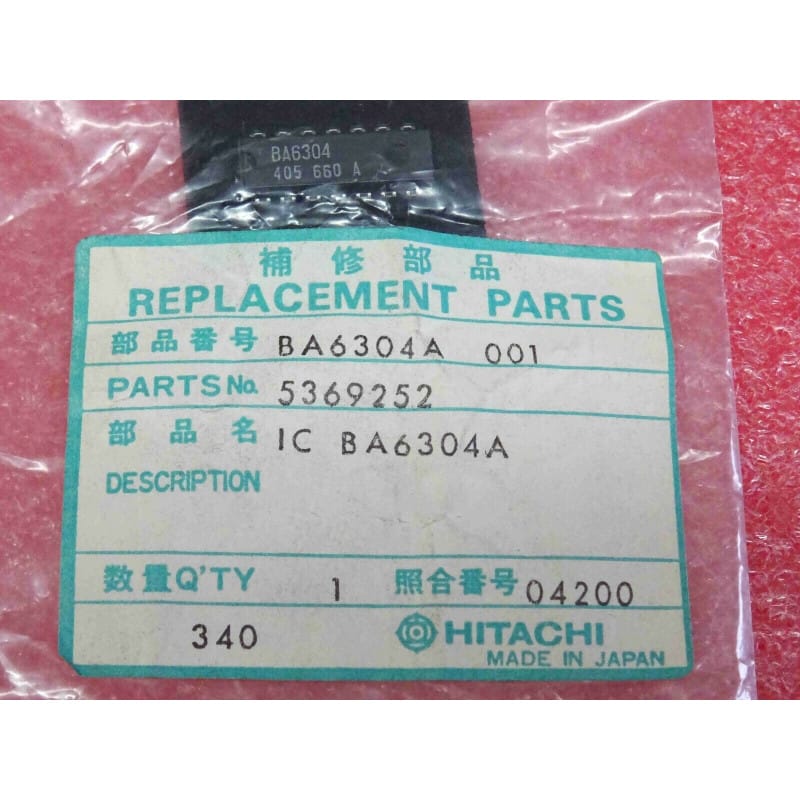

Le BA6304A (souvent écrit BA 6304 A, BA6304A, ou référencé sous les équivalents NTE1679 / ECG1679) est un circuit intégré analogique et logique spécialisé, fabriqué historiquement par Hitachi.
Ce composant est spécifiquement conçu pour gérer des systèmes de télécommande par fil à 2 lignes (wire remote control 2 line system). Il est historiquement intégré dans des équipements audio/vidéo ou des appareils nécessitant un contrôle déporté via une liaison bifilaire simple, permettant de transmettre des commandes de commutation ou de réglage.
Fabricant : Hitachi (avec équivalences de remplacement direct chez NTE et ECG sous la référence 1679).
Fonction : Circuit de contrôle à distance par fil sur système à 2 lignes (Wire Remote Control 2-Line System).
Signification de la référence :
BA6304A : Référence de base du circuit de commande Hitachi.
- NTE1679 / ECG1679 : Équivalents universels de remplacement pour la maintenance en atelier.
Performances clés :
Interface bifilaire : Permet d'assurer le dialogue ou la transmission d'ordres de commande à distance en réduisant le nombre de conducteurs nécessaires dans le câble de liaison.
Compatibilité d'atelier : Largement repertorié dans les catalogues de composants de substitution pour le dépannage d'appareils grand public et industriels.
Repérage & Broches Clés :
Repérage : L'orientation du boîtier est repérée par un détrompeur, un point ou un méplat gravé sur le corps du composant.
Environnement : Ce circuit est implanté sur la platine de contrôle de l'appareil ou dans le boîtier de commande déporté, entouré de résistances de polarisation, de condensateurs de filtrage et de diodes de protection sur les lignes de liaison.
Diagnostic Express (Absence de réponse de la télécommande filaire) :
Symptômes Courants en Atelier :
Inertie totale des commandes à distance ou blocage des fonctions pilotées par le câble bifilaire : Circuit intégré interne détruit suite à une surtension induite sur la ligne de télécommande ou court-circuit dans le câble externe.
Commandes erratiques ou déclenchements intempestifs : Mauvais contact dans les connecteurs de la ligne ou dérive des composants passifs associés.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence des tensions d'alimentation stabilisées sur les broches du circuit par rapport à la masse.
Contrôle des lignes : Observer l'évolution des niveaux de tension sur les deux lignes de commande lors de l'actionnement des boutons du pupitre distant.
Recommandations de Montage :
Remplacement : En cas de défectuosité avérée et d'introuvabilité de la référence d'origine Hitachi, l'utilisation des équivalents normalisés NTE1679 ou ECG1679 offre une solution de substitution directe pour la maintenance.
Soudure : Utiliser un fer à température régulée pour préserver les pistes du circuit imprimé lors du remplacement.
