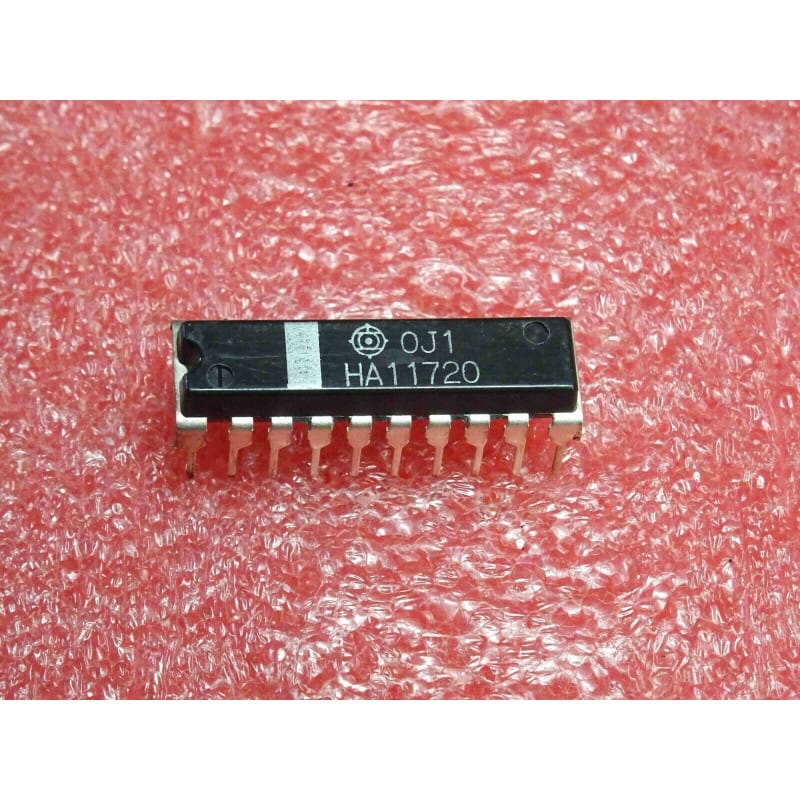

L' HA11720 (souvent écrit ci HA 11720, ic HA11720, ou référencé sous les codes constructeurs Sony 8-759-303-13 et Sharp VHIHA11720/-1) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement par Hitachi et largement employé dans les équipements d'acquisition vidéo de l'ère analogique.
Ce composant est conçu pour assurer les fonctions d'encodage et de traitement des signaux vidéo (Video Camera Encoder) au sein des caméras vidéo portables et des camescopes analogiques. Il gère la mise en forme, le mixage et l'encodage des composantes de luminance et de chrominance pour générer le signal vidéo composite standard ou les signaux séparés destinés à l'enregistrement et à la visualisation.
Fabricant d'origine : Hitachi (Référencé et utilisé également sous les parts list constructeurs Sony 8-759-303-13 et Sharp VHIHA11720/-1).
Fonction : Encodeur vidéo et processeur de signal pour caméra (Video Camera Encoder / Signal Processing).
Signification de la référence :
HA11720 : Référence de base de la gamme de circuits intégrés de traitement vidéo professionnel et grand public de Hitachi.
Performances clés :
Encodage vidéo intégré : Centralise la conversion et le traitement des signaux issus du capteur ou des étages de pré-traitement pour délivrer un signal vidéo stable et conforme aux standards de diffusion.
Haute intégration : Regroupe les fonctions complexes de matriçage et d'encodage couleur dans un boîtier compact adapté aux cartes d'camescopes d'époque.
Repérage et Broches Clés :
Repérage : L'orientation du boîtier est indiquée par une encoche, un point gravé ou un méplat de détrompage sur le corps du circuit.
Environnement : Ce circuit est implanté sur la carte principale de traitement vidéo ou sur le bloc encodeur d'un camescope ou d'une caméra de studio analogique, entouré de lignes à retard, de condensateurs de découplage CMS ou traversants, et de selfs de compensation de phase.
Diagnostic Express (Défaut d'image, perte de couleur ou instabilité synchrone) :
Symptômes Courants en Atelier :
Absence de signal vidéo composite en sortie, image complètement brouillée ou monochromatique (perte totale de l'encodage couleur) : circuit intégré encodeur détruit suite à une surtension ou à une défaillance de son alimentation principale.
Instabilité des signaux de synchronisation, trames qui défilent ou bavement coloré persistant : vieillissement des condensateurs électrochimiques de découplage ou dérive thermique des composants périphériques associés à l'oscillateur d'encodage.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions continues d'alimentation sur les broches Vcc dédiées du boîtier par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope l'intégrité des signaux de luminance/chrominance en entrée et vérifier la présence du signal vidéo composite encodé sur la broche de sortie correspondante.
Recommandations de Montage :
Précautions de soudage : En raison de la complexité des cartes de camescopes anciennes (souvent multicouches et fragiles), utilisez un fer à souder à température régulée et veillez à ne pas surchauffer les pistes lors du remplacement de ce type de composant critique.
