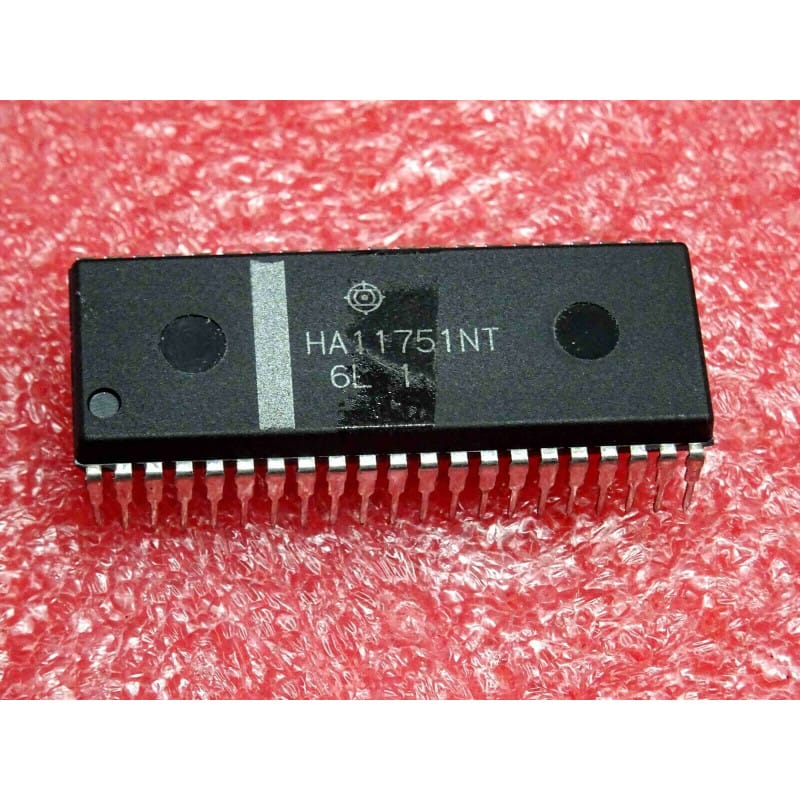

L' HA11751NT (souvent écrit ci HA 11751 NT, ic HA11751NT) est un circuit intégré analogique et numérique hautement intégré, fabriqué historiquement par Hitachi.
Ce composant lourdement spécialisé est conçu pour assurer le contrôle complet de l'asservissement et de la synchronisation (VTR Servo Controller) dans les magnétoscopes analogiques haut de gamme. Il centralise la gestion de la phase et de la vitesse des moteurs (cylindre et cabestan), le traitement des impulsions de contrôle (Control Track) et la synchronisation des signaux pour garantir un verrouillage parfait de la bande magnétique. Il est logé dans un grand boîtier en plastique à double rangée de broches de type DIP-42 (Dual In-line Package à 42 broches traversantes).
Fabricant : Hitachi.
Fonction : Contrôleur et processeur d'asservissement complet pour magnétoscope (VTR Servo Controller IC).
Boîtier : DIP-42 (Plastic Dual In-line Package à 42 broches traversantes).
Signification de la référence :
HA11751 : Référence de base de la gamme de circuits de contrôle servo et logique de Hitachi.
-NT : Suffixe désignant les spécificités de tolérance thermique et de boîtier pour l'intégration industrielle grand public.
Performances clés :
Intégration massive : Regroupe l'ensemble de la logique de commande servo, les comparateurs de phase et les amplificateurs d'erreur sur une seule grande puce.
Précision de défilement : Maintient le suivi (tracking) et la synchronisation trame par trame avec une stabilité rigoureuse.
Repérage et Broches Clés (Boîtier DIP-42) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte principale du magnétoscope, entouré d'une multitude de composants périphériques : condensateurs de filtrage de précision, résistances de la boucle à verrouillage de phase (PLL), quartz de référence et transistors de pilotage.
Diagnostic Express (Perte totale de synchronisation ou plantage de la mécanique) :
Symptômes Courants en Atelier :
Impossibilité totale de stabiliser l'image, affolement permanent des moteurs (cylindre ou cabestan) ou refus complet de passer en mode lecture : circuit contrôleur servo détruit suite à une surtension ou un court-circuit sur une ligne périphérique.
Dérive progressive de l'asservissement après quelques minutes de mise sous tension : vieillissement des condensateurs électrochimiques de découplage ou dérive thermique des composants de la boucle de régulation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions continues d'alimentation sur les broches Vcc du boîtier DIP-42 par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope la présence des impulsions d'horloge, des signaux de tachymétrie (FG/PG) et du signal de contrôle (Control Track) en entrée, ainsi que l'évolution des tensions de commande en sortie.
Recommandations de Montage :
Support adapté : Compte tenu du grand nombre de broches (42 broches) et de la valeur historique de ces cartes, l'utilisation d'un support tulipe à 42 broches est fortement recommandée pour éviter toute surchauffe des pistes fragiles et multicouches du circuit imprimé lors du remplacement.
