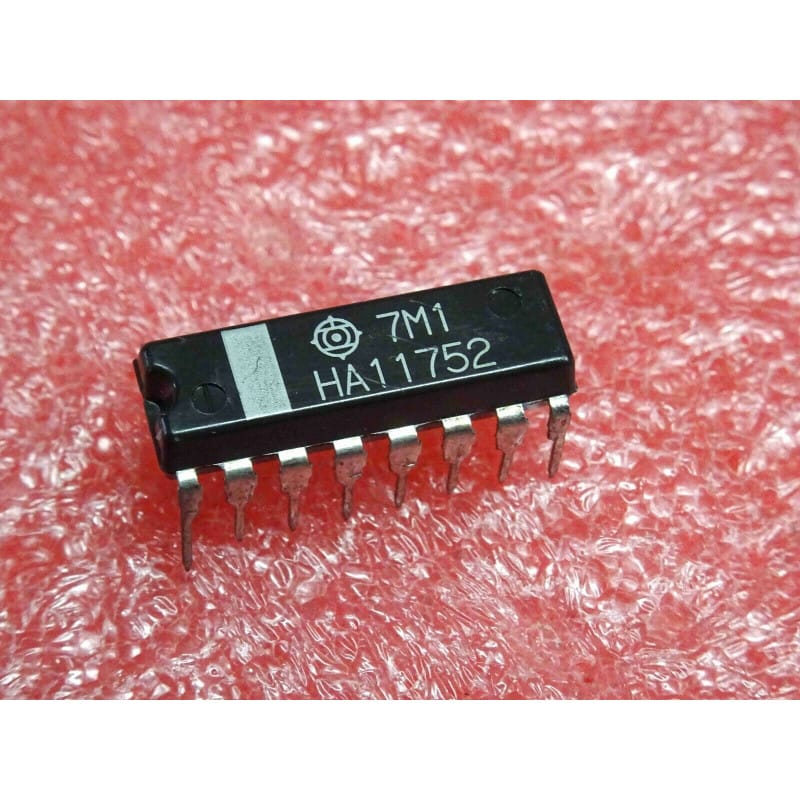

L' HA11752 (souvent écrit ci HA 11752, ic HA11752) est un circuit intégré analogique et linéaire audio, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer la préamplification des signaux audio de faible niveau (tels que les têtes de lecture magnétiques de platines cassettes ou les cellules phono) avec une haute fidélité et un faible bruit de fond. Il intègre un double canal (stéréo) d'amplification d'entrée optimisé pour restituer fidèlement la dynamique des sources audio analogiques. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-16 (Dual In-line Package à 16 broches traversantes).
Fabricant : Hitachi.
Fonction : Double préamplificateur audio / Amplificateur d'entrée stéréo (Dual-Channel Audio Preamp-Input Amplifier).
Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
HA11752 : Référence de base de la gamme de circuits intégrés audio et linéaires de Hitachi.
Performances clés :
Faible niveau de bruit : Spécialement conçu pour traiter des signaux faibles sans introduire de souffle excessif.
Séparation des canaux stéréo : Offre une excellente diaphonie (crosstalk) entre le canal gauche et le canal droit pour une image stéréophonique précise.
Repérage et Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte préamplificateur de la platine audio, étroitement entouré des réseaux de correction RIAA ou NAB (composés de résistances de précision et de condensateurs film/Mylar), ainsi que des condensateurs de découplage de l'alimentation.
Diagnostic Express (Bourdonnement, souffle anormal ou perte d'un canal) :
Symptômes Courants en Atelier :
Perte totale du son ou distorsion sévère sur l'un des deux canaux stéréo : circuit intégré préamplificateur endommagé suite à une surtension ou à une décharge électrostatique.
Souffle excessif, craquements ou bourdonnement persistant : vieillissement des condensateurs électrochimiques de liaison ou de filtrage d'alimentation situés à proximité immédiate du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions continues d'alimentation sur les broches Vcc du boîtier DIP-16 par rapport à la masse.
Contrôle du signal : Observer à l'oscilloscope la présence du signal audio faible en entrée et vérifier l'intégrité du signal amplifié sur les broches de sortie de chaque canal.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
