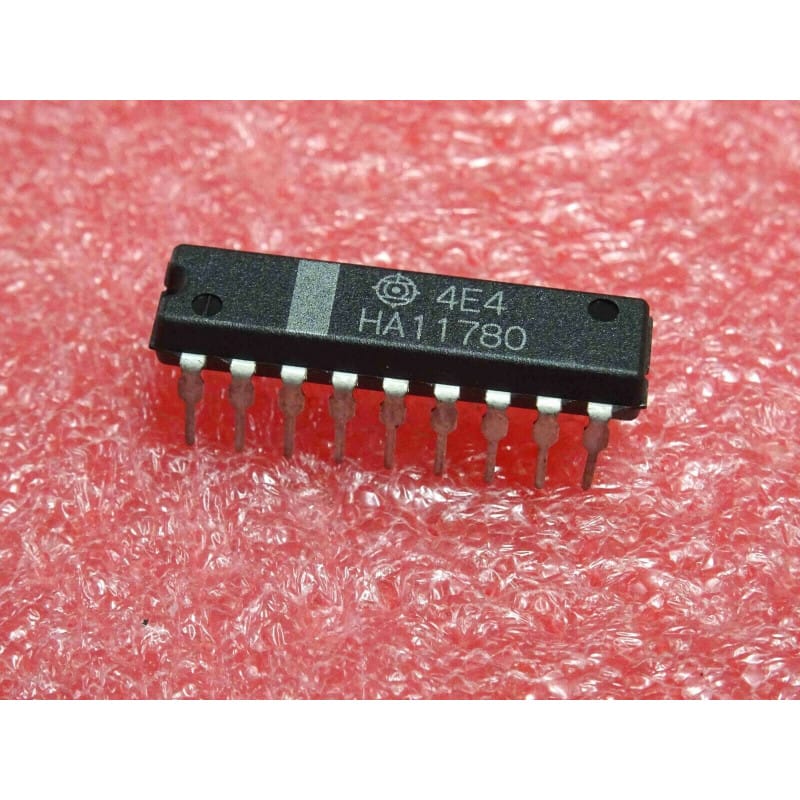

L' HA11780 (souvent écrit ci HA 11780, ic HA11780) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer des fonctions de traitement du signal, de commutation ou de commande au sein des équipements électroniques et vidéo de l'ère analogique (notamment dans les magnétoscopes ou les châssis de l'électronique grand public de cette génération). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-18 (Dual In-line Package à 18 broches traversantes), facilitant son implantation sur les circuits imprimés.
Fabricant : Hitachi.
Fonction : Circuit intégré spécialisé de traitement ou d'interface vidéo/analogique.
Boîtier : DIP-18 (Plastic Dual In-line Package à 18 broches traversantes).
Signification de la référence :
HA11780 : Référence de base de la gamme de circuits intégrés analogiques et de traitement de Hitachi.
Performances clés :
Intégration dédiée : Regroupe les étages de commutation ou de traitement de signaux complexes dans un format standardisé à double rangée.
Stabilité et fiabilité : Conçu pour répondre aux exigences des platines analogiques d'époque en matière de traitement des signaux.
Repérage et Broches Clés (Boîtier DIP-18) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte principale de traitement ou sur un module spécifique, entouré de condensateurs de découplage, de résistances de polarisation et de composants périphériques associés à la fonction gérée.
Diagnostic Express (Absence de signal ou dysfonctionnement de la fonction associée) :
Symptômes Courants en Atelier :
Absence de réponse de la fonction pilotée ou signal altéré : composant endommagé suite à une surtension ou un court-circuit sur une broche de sortie.
Comportement erratique ou dérive après quelques minutes de fonctionnement : vieillissement des condensateurs électrochimiques de filtrage situés à proximité immédiate du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-18 par rapport à la masse.
Contrôle des signaux : Observer l'intégrité des signaux en entrée et vérifier l'état des tensions ou des signaux traités sur les broches de sortie correspondantes.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 18 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
