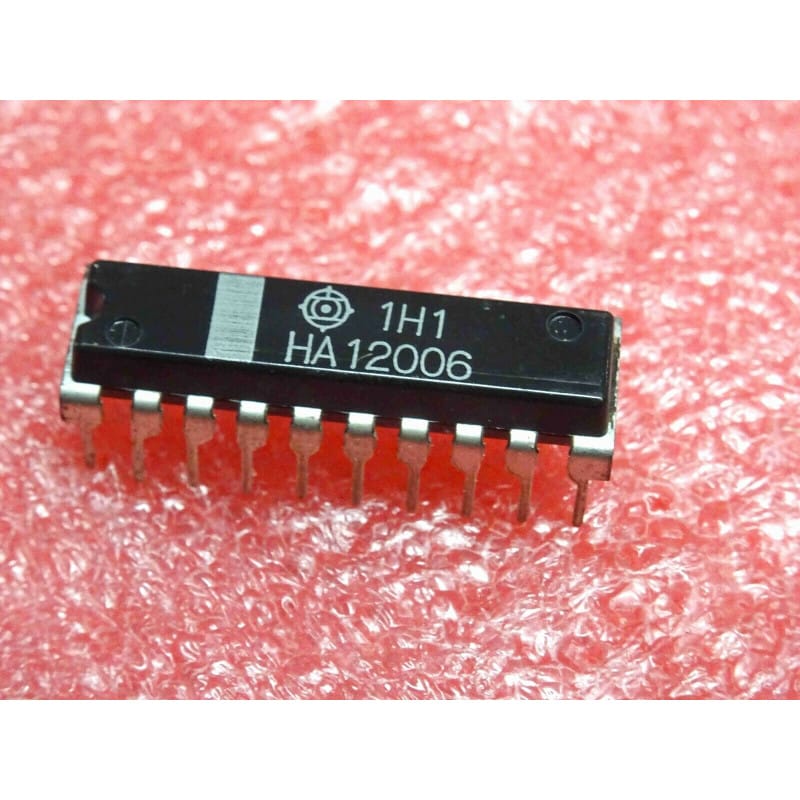

L' HA12006 (souvent écrit ci HA 12006, ic HA12006) est un circuit intégré analogique et logique spécialisé, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer la gestion centralisée des fonctions logiques et de commande des mécanismes de transport dans les platines cassettes audio de l'ère analogique (Electronic Controller for Cassette Tape Deck). Il gère l'enchaînement des modes de fonctionnement (lecture, avance rapide, retour rapide, pause, stop) en coordonnant les signaux issus des touches de commande de la façade avec les électroaimants (solenoids), les moteurs de service et la logique d'état de la mécanique.
Fabricant : Hitachi.
Fonction : Contrôleur électronique et gestionnaire de commande logique pour mécanisme de platine cassette (Cassette Deck Logic Controller).
Signification de la référence :
HA12006 : Référence de base de la gamme de circuits intégrés semi-conducteurs de contrôle et d'interface de Hitachi.
Performances clés :
Automatisation des commandes : Permet le passage d'un mode à un autre en toute sécurité pour la bande magnétique (anti-patinage et séquencement des sécurités mécaniques).
Interface logique intégrée : Fait le lien entre les commandes utilisateur à faible courant et les organes de puissance de la platine (moteurs, bobines de verrouillage).
Repérage et Broches Clés :
Repérage : L'orientation et la position de la broche 1 sont indiquées par un point gravé, une encoche ou un méplat sur le corps du boîtier moulé.
Environnement : Ce circuit est implanté sur la carte principale de commande de la platine cassette (souvent située à proximité immédiate de la mécanique ou de la platine de contrôle en façade), entouré de transistors de commutation, de diodes de roue libre, de résistances de tirage et de condensateurs de découplage de l'alimentation.
Diagnostic Express (Commandes sans effet, blocage de la mécanique ou refus de lecture) :
Symptômes Courants en Atelier :
Appuyer sur les touches de lecture ou d'avance rapide ne déclenche aucune action mécanique, ou la platine se met en sécurité immédiate (retour en position stop) : circuit contrôleur logique endommagé suite à une surtension ou un court-circuit sur une ligne d'électroaimant.
Comportement erratique des commandes ou verrouillage intempestif : vieillissement des condensateurs électrochimiques de filtrage de l'alimentation logique ou présence de micro-coupures de pistes autour du boîtier.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du circuit par rapport à la masse.
Contrôle des entrées/sorties de commande : Observer l'évolution des états logiques sur les broches d'entrée (lors de l'appui sur les boutons de commande) et vérifier la présence des impulsions de commande en sortie vers les transistors de puissance pilotant les moteurs ou les solénoïdes.
Recommandations de Montage :
Précautions de soudage : Utilisez un fer à souder à température régulée et procédez avec soin pour préserver les pistes de la carte électronique lors du remplacement de ce circuit de commande critique.
