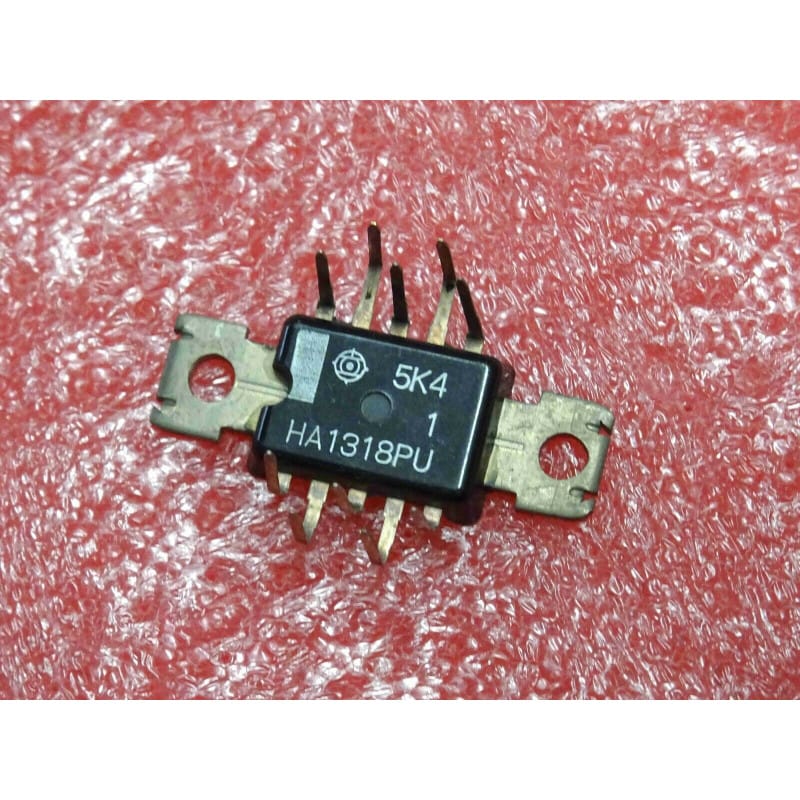

L' HA1318PU (souvent écrit ci HA 1318 PU, ic HA1318PU) est un circuit intégré analogique de puissance audio, fabriqué historiquement par Hitachi. Il trouve son équivalent standard direct dans le catalogue des composants de remplacement sous la référence NTE1038.
Ce composant est conçu pour fournir une puissance de sortie audio de 3,5 Watts dans une charge de haut-parleur standard au sein des équipements radio, des téléviseurs de l'ère analogique ou des petits amplificateurs portables. Il intègre tous les étages de gain et de puissance nécessaires dans un boîtier compact conçu pour faciliter le montage sur un petit dissipateur thermique ou un circuit imprimé.
Fabricant d'origine : Hitachi (Équivalent de remplacement standard : NTE1038).
Fonction : Amplificateur de puissance audio monophonique (3.5W Audio Power Amplifier).
Puissance de sortie : Environ 3,5 Watts RMS (selon la tension d'alimentation et l'impédance de charge).
Signification de la référence :
HA1318 : Référence de base de la gamme de circuits intégrés d'amplification audio de Hitachi.
-PU : Suffixe désignant le type de boîtier plastique moulé spécifique avec pattes de connexion adaptées au circuit imprimé (souvent un boîtier SIL ou SIP à ailettes de refroidissement).
Performances clés :
Efficacité audio : Délivre un signal clair et puissant pour des applications de restitution monophonique de salon ou portables.
Protection intégrée : Intègre généralement des sécurités thermiques et contre les courts-circuits de sortie basiques pour protéger la puce.
Repérage et Broches Clés :
Repérage : La numérotation des broches s'effectue généralement de gauche à droite lorsque la face marquée du boîtier est orientée vers vous et que les broches pointent vers le bas.
Environnement : Ce circuit est implanté sur la carte principale de l'appareil (partie basse fréquence/audio), étroitement entouré du condensateur de liaison de sortie (généralement de forte valeur chimique), du condensateur de bootstrap, des résistances de polarisation et des condensateurs de découplage de l'alimentation.
Diagnostic Express (Distorsion, absence de son ou silence complet) :
Symptômes Courants en Atelier :
Absence totale de son sur le canal amplifié ou son extrêmement faible et couvert de distorsions (crépitements) malgré un préamplificateur fonctionnel : circuit intégré de puissance détruit suite à une surtension ou un court-circuit accidentel sur les fils du haut-parleur.
Surchauffe anormale du boîtier au repos ou fusible d'alimentation qui fond : claquage interne du circuit (court-circuit entre Vcc et la masse).
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier par rapport à la masse.
Contrôle du point milieu (Offset) : Mesurer la tension continue présente sur la broche de sortie audio (avant le condensateur de liaison). Celle-ci doit théoriquement se situer autour de la moitié de la tension d'alimentation. Une valeur égale à 0V ou bloquée à Vcc indique un composant mort en court-circuit.
Recommandations de Montage :
Gestion thermique : Si le boîtier comporte une semelle ou des ailettes métalliques destinées à dissiper la chaleur, veillez à appliquer une fine couche de pâte thermique lors de sa fixation sur son petit radiateur en aluminium. Utilisez un fer à souder à température régulée pour souder rapidement les broches de forte section sans détériorer les pistes du circuit imprimé.
