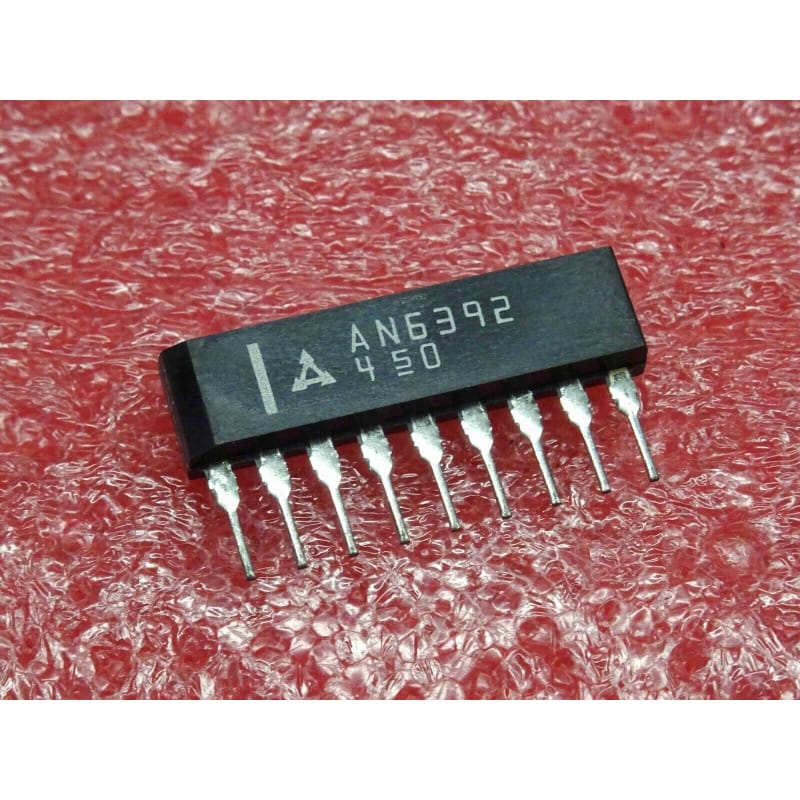

L' AN6392 (souvent écrit ci AN 6392, ic AN6392) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement par Panasonic (Matsushita).
Ce composant est conçu pour assurer le traitement complet du signal audio modulé en fréquence dans les magnétoscopes de l'ère analogique (VCR FM-Audio-Signal Processing Circuit). Il gère les fonctions d'amplification, de démodulation FM et de mise en forme du canal audio pour les pistes analogiques ou Hi-Fi des magnétoscopes. Contrairement aux boîtiers DIP traditionnels, il est logé dans un boîtier SIL-9 (Single In-line Package à 9 broches alignées en une seule rangée).
Fabricant : Panasonic / Matsushita.
Fonction : Circuit de traitement du signal audio FM pour magnétoscope (VCR FM Audio Signal Processing Circuit).
Boîtier : SIL-9 (Single In-line Package à 9 broches en ligne).
Signification de la référence :
AN6392 : Référence de base de la gamme de circuits de traitement audio pour magnétoscopes de Panasonic.
Performances clés :
Démodulation FM intégrée : Assure la restitution fidèle du signal audio à partir des porteuses modulées lues sur la bande magnétique.
Linéarité et rapport signal/bruit : Offre une excellente qualité de décodage pour préserver la dynamique sonore des enregistrements.
Repérage et Broches Clés (Boîtier SIL-9) :
Repérage : La broche 1 est généralement repérée par un point imprimé sur le corps du boîtier ou par un détrompeur asymétrique (souvent située à l'extrême gauche lorsque la face marquée est orientée vers vous et les broches dirigées vers le bas).
Environnement : Ce circuit est implanté sur la carte principale audio/vidéo du magnétoscope, souvent monté verticalement pour optimiser l'espace, et entouré de condensateurs de découplage, de résistances de polarisation et de filtres céramiques associés à la démodulation.
Diagnostic Express (Absence de son ou distorsion en lecture) :
Symptômes Courants en Atelier :
Absence totale de son en lecture de cassette alors que l'image est parfaite : circuit intégré audio défectueux ou rupture de son alimentation principale.
Son fortement déformé, grésillements ou ronflement persistant : vieillissement des condensateurs électrochimiques de filtrage situés à proximité immédiate du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée du boîtier SIL-9 par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal audio FM en provenance des têtes ou des étages amont sur la broche d'entrée, et vérifier la présence du signal basse fréquence démodulé sur la broche de sortie.
Recommandations de Montage :
Précautions de soudage : En raison de l'alignement en une seule rangée des 9 broches (SIL-9), veillez à utiliser un fer à souder à température régulée et à ne pas exercer de contrainte mécanique excessive sur le boîtier lors de la mise en place pour éviter de fissurer la soudure ou d'endommager les pistes du circuit imprimé.
