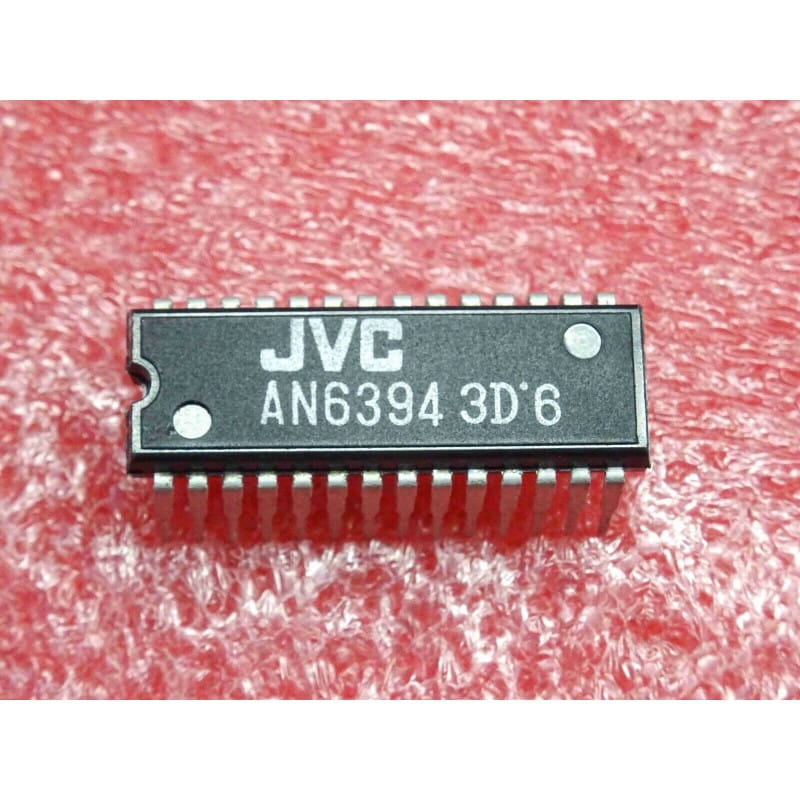

L' AN6394 (souvent écrit ci AN 6394, ic AN6394) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement pour les applications vidéo et les magnétoscopes de l'ère analogique. Bien que la nomenclature (préfixe AN) appartienne initialement au catalogue des semi-conducteurs de Panasonic (Matsushita), cette référence spécifique a été largement intégrée dans les châssis et platines de grands constructeurs, notamment JVC, pour la gestion des fonctions de traitement du signal ou de commande au sein des magnétoscopes. Il est logé dans un grand boîtier en plastique à double rangée de broches de type DIP-28 (Dual In-line Package à 28 broches traversantes).
Fabricant / Utilisation : Panasonic / JVC (Composant de la gamme de traitement vidéo/audio pour magnétoscopes).
Fonction : Circuit intégré spécialisé de traitement du signal ou d'interface pour magnétoscope (VCR).
Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches traversantes).
Signification de la référence :
AN6394 : Référence de base de la gamme de circuits intégrés de traitement et d'asservissement pour magnétoscopes (proche des séries AN63xx).
Performances clés :
Traitement de signal complexe : Centralise la mise en forme, l'amplification ou la commutation des signaux au sein de la chaîne dédiée de l'appareil.
Stabilité et fiabilité : Conçu pour répondre aux exigences rigoureuses des platines vidéo analogiques grand public et professionnelles de cette génération.
Repérage et Broches Clés (Boîtier DIP-28) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte principale ou sur un sous-module de traitement du magnétoscope, entouré d'un grand nombre de condensateurs de découplage, de résistances de polarisation et de composants passifs répartis sur les 28 broches.
Diagnostic Express :
Symptômes Courants en Atelier :
Défaut de fonctionnement de la fonction associée sur la carte ou absence de traitement du signal : composant endommagé suite à une surtension ou une défaillance de l'alimentation principale.
Comportement erratique, distorsion ou instabilité après quelques minutes de mise sous tension : vieillissement des condensateurs électrochimiques périphériques.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions continues d'alimentation sur les broches dédiées du boîtier DIP-28 par rapport à la masse.
Contrôle des signaux : Observer l'intégrité des signaux d'entrée et de sortie pour valider le traitement au sein du circuit.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 28 broches de qualité professionnelle est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles et multicouches du circuit imprimé à une surchauffe excessive lors du soudage.
