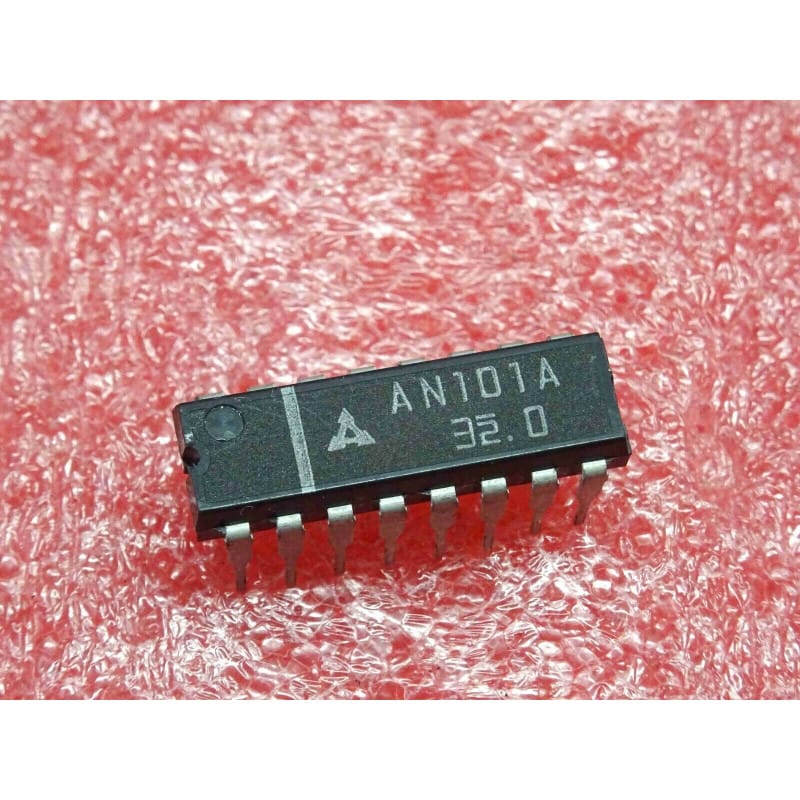

AN101A (Panasonic) - Annulateur de Bruit FM (Boîtier DIP-16)

L' AN101A (souvent écrit ci AN 101 A, ic AN101A) est un circuit intégré analogique spécialisé, fabriqué historiquement par Panasonic (Matsushita).

Ce composant est spécifiquement conçu pour assurer la fonction d'annulateur de bruit FM (FM Noise Canceller). Il est largement utilisé dans les tuners FM haut de gamme, les récepteurs radio de salon ou les autoradios analogiques classiques pour éliminer les bruits parasites impulsifs (souffle et craquements) inhérents à la réception des signaux modulés en fréquence faibles ou perturbés. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-16 (Dual In-line Package à 16 broches).

Caractéristiques Essentielles

• Fabricant : Panasonic / Matsushita.

• Fonction : Annulateur de bruit FM (FM Noise Canceller).

• Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).

• Signification de la référence :

  • AN101 : Référence de base de la gamme de circuits de traitement et de réduction du bruit FM de Panasonic.

  • -A : Suffixe désignant la révision ou la variante de fabrication du boîtier.

• Performances clés :

  • Détection rapide des impulsions : Identifie instantanément les pics de bruit parasite sur le trajet du signal audio démodulé.

  • Atténuation dynamique : Coupe ou atténue brièvement le signal audio pendant la fraction de seconde où le parasite se produit, exploitant la persistance auditive pour rendre le bruit imperceptible sans altérer la qualité globale de la reproduction musicale.

Mémo Technique d'Atelier

• Repérage et Broches Clés (Boîtier DIP-16) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Environnement : Ce circuit est implanté sur la platine tuner ou le module de décodage stéréo de l'appareil, entouré de condensateurs de filtrage, de cellules RC de précision et de transistors de commutation rapide associés au trajet du signal audio.

• Diagnostic Express (Bruit persistant ou coupure anormale du son) :

  • Symptômes Courants en Atelier :

    1. Crachements ou bruits impulsifs non filtrés en réception FM malgré un signal correct : circuit intégré défectueux ou dérive des composants de la cellule de détection de bruit.

    2. Distorsion anormale, effet de hachage ou coupure permanente de l'audio lorsque la fonction réductrice est activée : blocage de l'étage de déclenchement interne suite à une surtension.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation du circuit sur la broche dédiée par rapport à la masse.

    2. Contrôle du signal : Observer à l'oscilloscope l'entrée et la sortie du signal audio pour vérifier l'action corrective du circuit lors de la survenue d'un parasite.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions : Respecter l'implantation d'origine des composants passifs périphériques, car leur tolérance garantit l'équilibre et le bon seuil de déclenchement du système antibruit.
