Le CD40107BE (souvent écrit ci CD 40107 BE, ic CD40107BE) est un circuit intégré logique CMOS de la grande famille standard 4000, fabriqué historiquement par divers pionniers des semi-conducteurs (Texas Instruments, RCA, Harris, etc.).
Ce composant intègre deux portes NAND à 2 entrées dotées d'étages de sortie à drain ouvert à très forte capacité de pilotage (jusqu'à 136 mA par canal sous certaines conditions). Il est spécifiquement conçu pour servir d'interface de puissance entre la logique CMOS basse consommation et des charges exigeantes telles que des relais, des solénoïdes, des afficheurs, des lampes ou des moteurs pas à pas de faible puissance. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches traversantes).
Fabricant : Texas Instruments / Harris / RCA / Autres (Famille standard CMOS 4000).
Fonction : Double tampon / driver de type NAND à 2 entrées avec sorties à drain ouvert à fort courant (CMOS Dual 2-Input NAND Buffer/Driver).

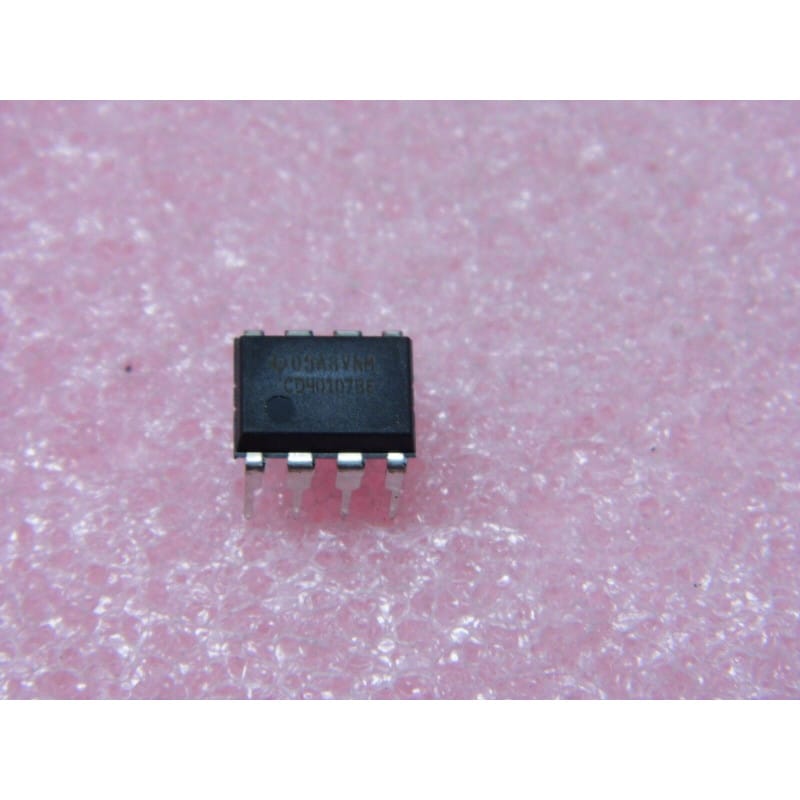

Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
CD40107 : Référence de base de la logique CMOS pour le pilotage de charges à fort courant.
-B : Version "Buffered" (sorties étagées et protégées, caractéristique de la série 4000B améliorée).
-E : Désigne le boîtier en plastique double in-line (DIP).
Performances clés :
Capacité de sink current élevée : Capable de commuter et d'absorber des courants de charge importants directement depuis les sorties à drain ouvert.
Compatibilité logique universelle : Fonctionne sur une large plage de tensions d'alimentation de la famille CMOS (généralement de 3V à 15V ou 18V selon les fabricants).
Repérage et Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur les cartes de commande, de gestion de relais ou d'interface de puissance, entouré de résistances de tirage (pull-up) indispensables sur les sorties à drain ouvert, de condensateurs de découplage d'alimentation et des composants de la charge pilotée.
Diagnostic Express (Défaut de commutation de la charge ou sortie figée) :
Symptômes Courants en Atelier :
La charge connectée (relais, voyant) ne s'active pas malgré la bonne présence des niveaux logiques sur les entrées de la porte NAND : circuit intégré endommagé (étage de sortie à drain ouvert détruit par une surintensité ou une tension inverse non bloquée par une diode de roue libre).
Sortie constamment à l'état bas ou flottante : absence de résistance de tirage (pull-up) externe sur la sortie ou rupture de piste.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension d'alimentation continue (Vdd / Vss) sur les broches correspondantes du boîtier DIP-8 par rapport à la masse.
Contrôle des états logiques : Mesurer les niveaux sur les broches d'entrée pour valider la condition logique NAND, et vérifier l'abaissement correct de la tension (niveau bas) sur la broche de sortie lors de l'activation.
Recommandations de Montage :
Protection des sorties : S'agissant de sorties à drain ouvert pilotant des charges inductives (relais, solénoïdes), l'ajout systématique d'une diode de roue libre en parallèle sur la charge est impératif pour éviter toute destruction du circuit par les pics de surtension à la coupure.
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce circuit, évitant ainsi d'exposer les pistes du circuit imprimé à une surchauffe excessive lors du soudage.
