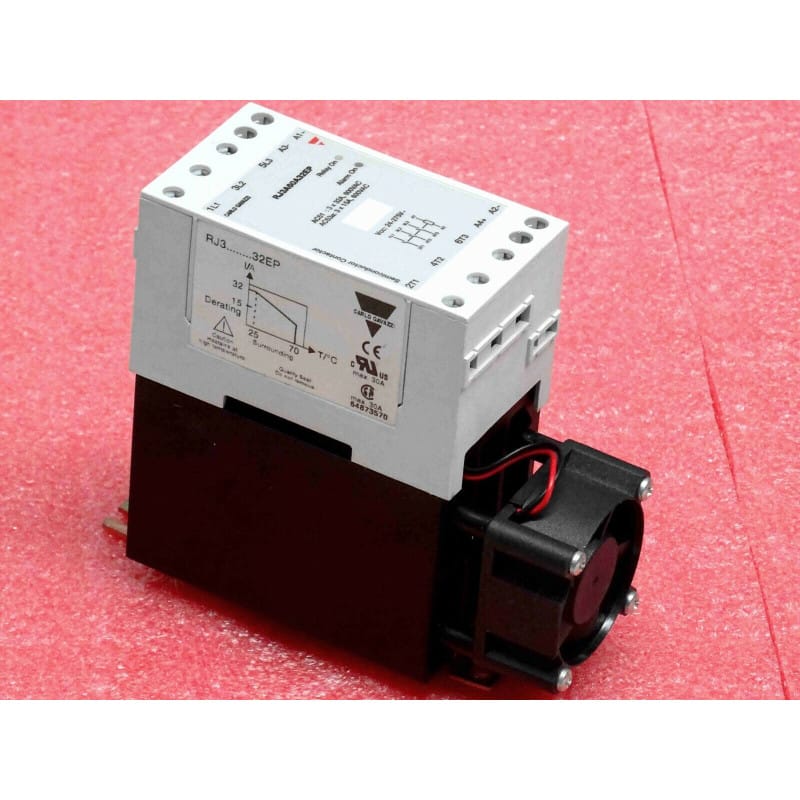

Ce relais statique de puissance triphasé d'origine constructeur Carlo Gavazzi (Référence : RJ3A60A32EP), issu de la gamme industrielle haute performance Solitron RJ, est un ensemble de commutation électronique statique sans contact mécanique (3-Phase Solid State Relay), conçu pour le pilotage direct de charges triphasées lourdes à cadences de manœuvre très élevées.
Doté d'une commutation au zéro de tension (Zero Switching / Zero Crossing) pour un niveau de parasites réseau minimal, ce modèle supporte une tension de ligne assignée jusqu'à 600 V AC (plage opérationnelle de 48 à 660 V AC) avec un calibre de 32 A par phase en catégorie AC-51 (charges résistives comme les batteries de chauffe triphasées) et 15 A par phase en catégorie AC-53a (moteurs électriques triphasés et charges inductives). L'exécution EP intègre une protection thermique électronique avancée avec auto-protection et signalisation. Son circuit de commande universel accepte une tension alternative de 24 à 275 V AC. Livré 100 % neuf de stock d'origine.
Commutation Triphasée Sans Usure : Idéal pour les régulations PID modulées en train d'ondes (PWM) où un contacteur électromécanique classique s'userait en quelques semaines.
Sécurité Thermique Embarquée (Version EP) : La sonde de température intégrée surveille en temps réel la température de jonction des semi-conducteurs et désactive la sortie en cas de surchauffe anormale du dissipateur.
Haute Tenue en Tension 600 V : Permet une utilisation sécurisée sur les réseaux standards triphasés 400 V / 415 V ainsi que sur les réseaux industriels spécifiques 480 V et 600 V.
Applications Recommandées :
Régulation Thermique Industrielle : Pilotage de puissances de chauffe triphasées jusqu'à 22 kW sous 400 V en couplage étoile ou triangle.
Machines Spéciales & Plasturgie : Extrudeuses, presses à injecter, tunnels de rétraction thermique et séchoirs industriels.
Consignes d'Installation & Dissipation :
Dissipateur thermique obligatoire : Un relais statique triphasé commutant des courants élevés génère environ 1,2 W à 1,5 W de pertes thermiques par ampère et par phase. Le monter impérativement sur un radiateur aluminium ventilé ou dimensionné en appliquant de la pâte thermique haute conductivité sur toute la surface de la semelle.
Protection des semi-conducteurs : Protéger chaque phase d'alimentation en amont par des fusibles ultra-rapides pour semi-conducteurs (classe aR ou gR) adaptés au calibre I²t du relais pour parer aux courts-circuits directs.
Repérage du raccordement :
Entrée commande : Bornes A1 / A2 pour la tension de commande 24–275 V AC.
Entrées puissance ligne : Bornes L1, L2, L3 (réseau triphasé amont).
Départs puissance charge : Bornes T1, T2, T3 (vers les résistances ou le récepteur).
Automatismes Industriels, Relais Statiques Triphasés & Puissance / Fabricant : CARLO GAVAZZI / Série : Solitron RJ3A / Réf : RJ3A60A32EP / Calibre : 32 A (AC-51) - 15 A (AC-53a) / Tension de ligne : Jusqu'à 600 V AC / Tension de commande : 24–275 V AC / Protection : Thermique intégrée (EP) / Commutation : Zéro de tension / État : 100 % Neuf.
