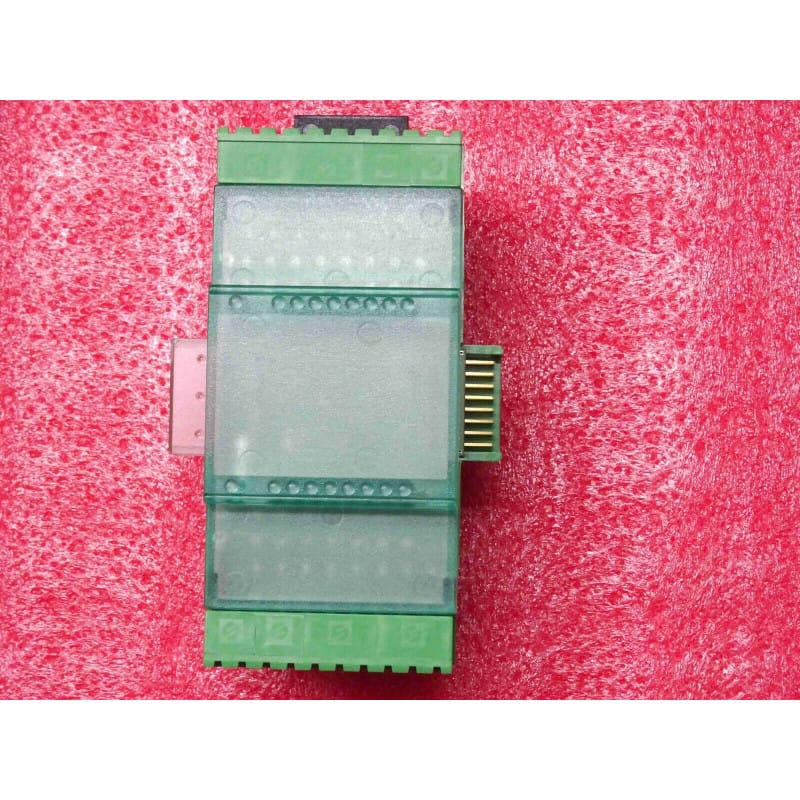

Ce module de sorties logiques / tout-ou-rien 16DOdN (conçu par AIM Automation / AIO System, spécialiste des systèmes d'entrées/sorties décentralisées et d'interfaces pour le contrôle-commande industriel et la supervision GTB/GTC) est une carte de commande haute densité destinée au pilotage d'actionneurs industriels.
Appartenant à la gamme modulaire AIO System, il fournit 16 sorties digitales (TOR) de type N (commutation de type NPN / pôle négatif / collecteur ouvert) sous une tension nominale de 24 V DC. Chaque voie dispose d'une isolation galvanique par optocoupleur, protégeant efficacement le bus de communication et l'unité centrale de traitement contre les parasites inductifs, les retours de tension et les perturbations électromagnétiques de l'environnement industriel.
Opto-Découplage Intégral : L'isolation optique sur chaque sortie garantit une barrière de protection étanche entre les circuits de puissance de l'atelier et la logique de commande interne.
Haute Densité d'Actionnement (16 Sorties) : Permet de commander jusqu'à 16 charges distinctes dans un encombrement réduit sur le rail DIN de l'armoire d'automatisme.
Visualisation Instantanée par LEDs : Chaque voie dispose d'une diode témoin d'état en façade permettant de vérifier d'un coup d'œil l'ordre de commande transmis par le programme automate.
Applications Recommandées :
Pilotage d'Actionneurs Industriels : Commande directe de bobines de relais miniatures 24 V DC, électrovannes pneumatiques/hydrauliques, voyants de signalisation ou entrées optocouplées de variateurs de vitesse.
Gestion Technique de Bâtiment (GTB) : Pilotage d'éclairages relayés, commandes de registres de ventilation et asservissements CVC.
Consignes de Raccordement & Précautions de Câblage :
Logique de câblage Type N (Sinking) : Dans une configuration de sortie type N, la charge est reliée en permanence au pôle positif (+24 V DC) de l'alimentation externe, et le module ferme le circuit en reliant la sortie au potentiel négatif (0 V / GND) lors de l'activation.
Alimentation commune : Raccorder le 0 V de l'alimentation de puissance des actionneurs sur la borne commune de masse du module pour assurer le retour de courant.
Protection des charges inductives : Bien que des diodes de clamp internes soient intégrées, il reste recommandé d'ajouter une diode de roue libre (type 1N4007) au plus près des bobines de forte puissance pour amortir les pointes de surtension à la coupure.
Automatisme Industriel, E/S Décentralisées & Sorties TOR / Fabricant : AIM / Système : AIO System / Réf : 16DOdN / Capacité : 16 sorties TOR type N (24 V DC) / Isolation : Opto-découplées / Montage : Rail DIN / État : Très bon état.
