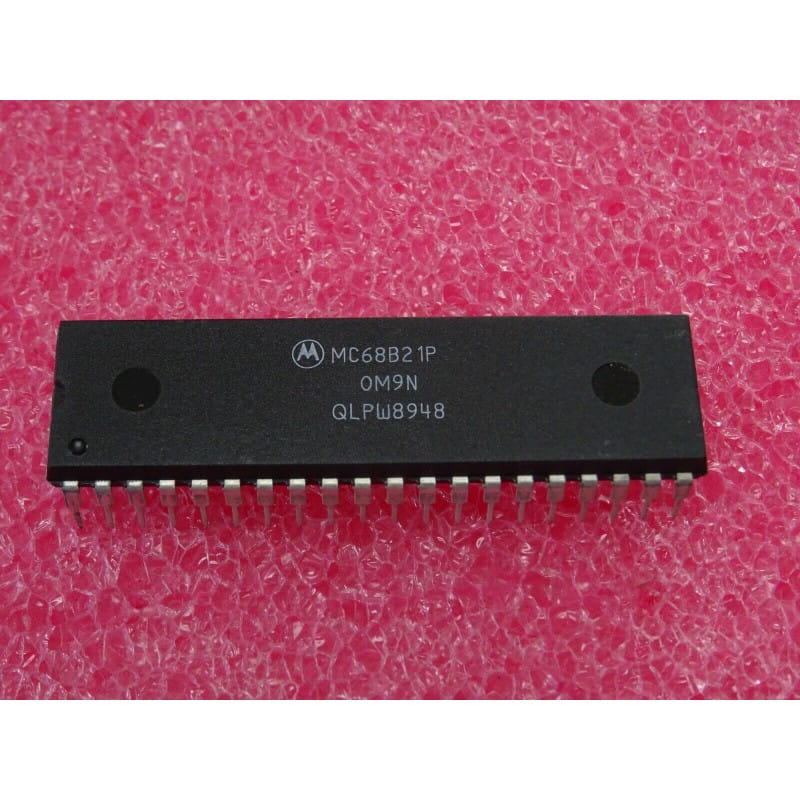

Le MC68B21P (souvent écrit ci MC68B21P, ic MC 68B21 P) est un circuit intégré logique programmable de type microprocesseur, fabriqué historiquement par Motorola Semiconductor (avec un code date de fabrication 8948, soit la 48ème semaine de 1989).
Ce composant est la célèbre PIA (Peripheral Interface Adapter) de la famille 6800. Il sert d'interface d'entrée/sortie parallèle universelle pour les microprocesseurs, permettant de relier le bus de données et de contrôle du processeur à des périphériques externes via deux ports bidirectionnels indépendants de 8 bits (Port A et Port B), chacun doté de lignes de contrôle de handshaking. Le suffixe "B" désigne la version rapide supportant une fréquence d'horloge de 2 MHz. Il est logé dans un grand boîtier en plastique à double rangée de broches de type DIP-40 (Dual In-line Package à 40 broches).
Fabricant : Motorola.
Fonction : Interface Périphérique Parallèle / PIA (Parallel Interface Adapter - 6821).
Boîtier : DIP-40 (Plastic Dual In-line Package à 40 broches traversantes).
Signification de la référence et du marquage :
MC6821 : Référence de base du composant PIA de l'architecture 6800.
-B : Version haute vitesse nominale à 2 MHz.
-P : Suffixe désignant le boîtier plastique DIP traversant.
dc:8948 : Code date (Date Code) indiquant une fabrication de la fin de l'année 1989.
Performances clés :
Deux ports parallèles 8 bits configurables : Chaque ligne de chaque port peut être configurée indépendamment comme entrée ou comme sortie.
Registres internes dédiés : Comprend des registres de données, des registres de direction de données (DDR) et des registres de contrôle pour la gestion des interruptions.
Compatibilité bus synchrone : Conçu pour s'interfacer naturellement avec les bus de type 6800 / 6809 ou d'autres architectures de micro-ordinateurs et systèmes industriels classiques.
Repérage & Broches Clés (Boîtier DIP-40) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte mère d'ordinateurs anciens, de systèmes d'arcade ou de cartes de contrôle industrielles à base de microprocesseur, entouré du processeur central, de décodeurs d'adresse logiques (circuits TTL) et de condensateurs de découplage d'alimentation répartis le long du boîtier.
Diagnostic Express (Absence de communication ou ports E/S figés) :
Symptômes Courants en Atelier :
Périphériques connectés aux ports A ou B totalement inertes ou impossibilité de lire/écrire sur les lignes d'E/S : Circuit PIA interne endommagé suite à une surtension sur les lignes externes, ou défaut de sélection d'adresse sur le bus.
Le système plante au démarrage ou ne boote pas : Court-circuit interne sur le rail d'alimentation principal (broche VCC) provoquant l'effondrement des tensions.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stricte et stable de la tension d'alimentation de +5V sur la broche dédiée par rapport à la masse.
Contrôle des signaux de contrôle : Observer à l'oscilloscope l'activité sur les lignes d'horloge (E - Enable), de sélection de chip (CS0, CS1, CS2) et de lecture/écriture (R/W) pour valider l'accès par le processeur.
Recommandations de Montage :
Support adapté : En raison de la taille importante du boîtier (40 broches) et de la fragilité des pistes sur les cartes anciennes, l'utilisation d'un support tulipe à 40 broches est impérative lors du remplacement pour éviter toute surchauffe destructrice du circuit imprimé.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
