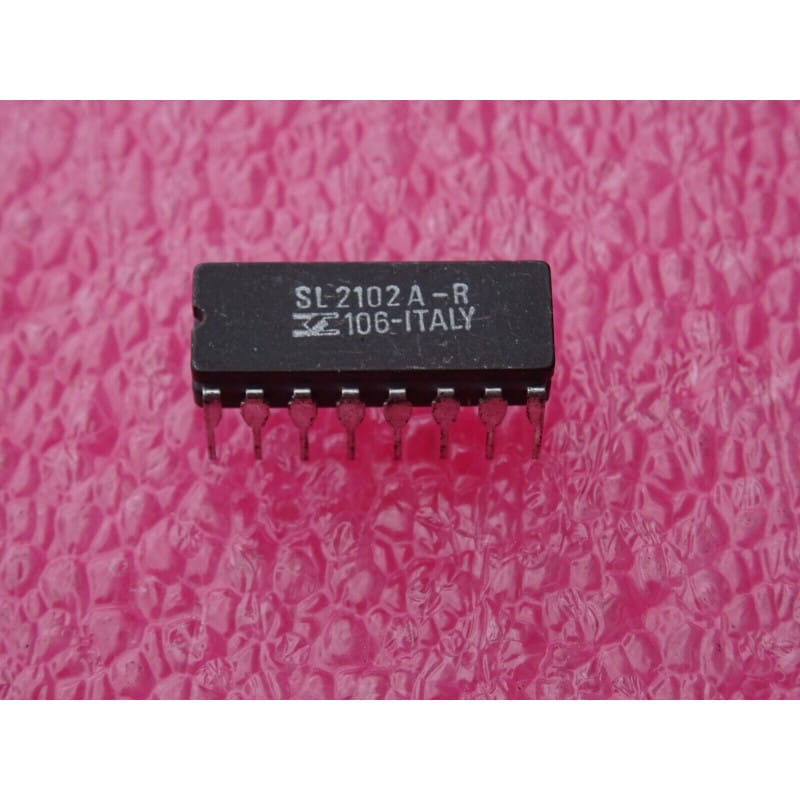

Le SL2102A-R (souvent écrit ci RAM SL2102A-R, SL 2102 A-R) est un circuit intégré de mémoire vive statique (SRAM) d'une capacité de 1 024 bits, organisé sous la forme de 1 024 mots de 1 bit (1K x 1).
Ce composant est la déclinaison européenne de la célèbre mémoire 2102, fabriquée historiquement par des acteurs européens comme SGS (SGS-ATES / Sescosem). Très populaire au début de l'informatique personnelle et dans les premiers micro-ordinateurs ou instruments de mesure des années 1970, elle ne nécessite aucun cycle de rafraîchissement. Elle se distingue ici par son robuste boîtier céramique hermétique à double rangée de broches de type DIP-16 (Dual In-line Package à 16 broches), souvent doté d'une fenêtre de quartz (ou d'une version scellée opaque "J" ou "C" selon le fabricant) pour les variantes d'évaluation ou de développement de l'époque.
Fabricant : SGS (ou fabricants européens compatibles de la série 2102).
Fonction : Mémoire Vive Statique 1K x 1-bit (1K-bit Static RAM).
Boîtier : DIP-16 en céramique hermétique (Dual In-line Package à 16 broches).
Signification de la référence :
SL... : Préfixe constructeur pour les circuits intégrés semi-conducteurs de type mémoire/logique.
-2102 : Référence universelle de l'industrie pour la première génération de SRAM 1K x 1 asynchrone.
-A : Indique une révision ou une amélioration des performances électriques.
-R : Suffixe de version ou de tolérance thermique/de fabrication.
Performances clés :
Fonctionnement statique asynchrone : Ne requiert aucune horloge externe ni signal de rafraîchissement, simplifiant grandement la logique de contrôle externe.
Alimentation simple : Fonctionne traditionnellement sur une alimentation unique de +5V.
Compatibilité TTL : Les niveaux logiques d'entrée et de sortie sont directement compatibles avec la logique standard TTL de l'époque.
Repérage et Brochage (Boîtier DIP-16 Céramique) :
Repérage : L'encoche en demi-cercle, le point gravé ou la repérage en creux sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage typique (Famille 2102) :
Pins A0 à A9 (10 broches) : Entrées d'adresses pour sélectionner l'emplacement mémoire (de 0 à 1023).
Pin DIN : Entrée de données.
Pin DOUT : Sortie de données (à collecteur ouvert ou tri-state selon les versions).
Pin /CS (Chip Select) : Commande de sélection de boîtier.
Pin R/W (Read / Write) : Commande de lecture ou d'écriture.
Pin Vcc : Alimentation (+5V).
Pin GND : Masse.
Environnement : Ce circuit se rencontre en rangées denses sur les cartes mères de calculateurs anciens, de terminaux ou d'équipements industriels des années 1970.
Diagnostic Express (Pannes de mémoire sur cartes vintage) :
Symptômes Courants en Atelier :
Blocage du microprocesseur au démarrage, plantage lors des tests de lecture/écriture de la mémoire de base : puce SRAM 2102 présentant une cellule défectueuse ou une sortie figée.
Surchauffe anormale au toucher sur le boîtier céramique : court-circuit interne de la puce suite à une surtension sur le rail +5V.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence stable du +5V continu sur la broche Vcc par rapport à la masse (GND) pour chaque boîtier.
Recommandations de Montage & Restauration :
Support tulipe : Compte tenu de la rareté et de la fragilité des boîtiers céramiques anciens, l'installation préalable de supports tulipes à 16 broches est indispensable pour préserver le circuit imprimé et les broches rigides du composant lors des opérations de maintenance.
