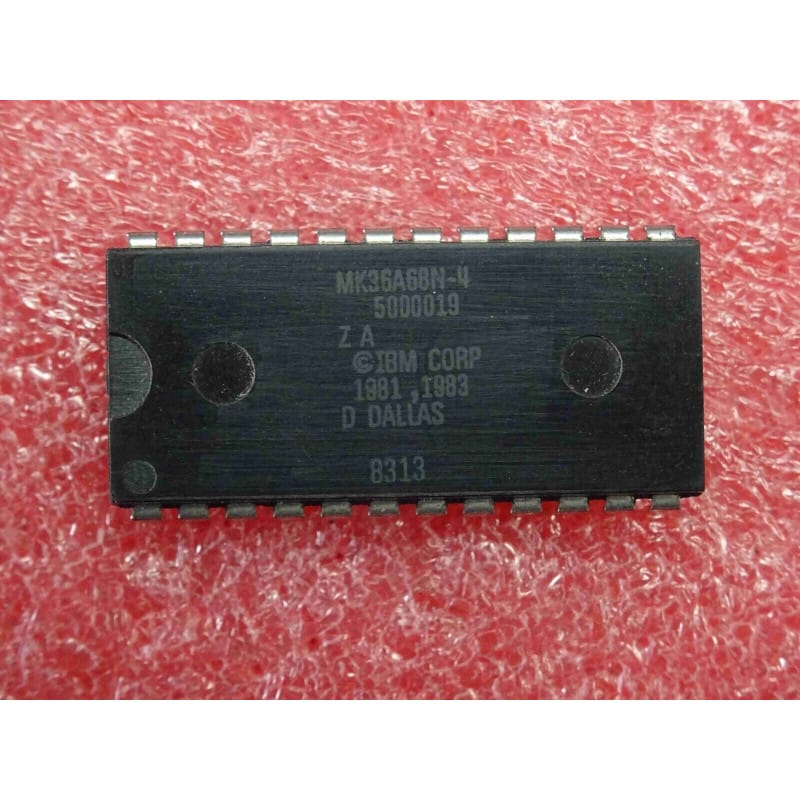

L' MK36A68N-4 (souvent écrit ci MK 36A68 N -4, ic MK36A68N-4) est un circuit intégré de gestion de temps et de sauvegarde mémoire, issu historiquement des fabricants Mostek, Dallas Semiconductor (souvent sous licence ou co-marquage IBM pour des architectures de systèmes informatiques ou industriels).
Ce composant associe sur une même puce une mémoire RAM statique et un circuit d'horloge temps réel (RTC) alimenté par une source de secours, ou un module de sauvegarde d'horloge calendrier (souvent connu sous le nom de Timekeeping RAM ou Non-Volatile RAM Controller). Il est conçu pour conserver l'heure, la date et des données de configuration système (comme les paramètres du BIOS sur les cartes mères d'ancienne génération ou les automates industriels) même en l'absence totale d'alimentation principale. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-24 (Dual In-line Package à 24 broches traversantes).
Fabricant : Mostek / Dallas Semiconductor (utilisé dans divers systèmes IBM et compatibles).
Fonction : Horloge temps réel / Mémoire non-volatile (Real-Time Clock / NVRAM Module).
Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).
Signification de la référence :
MK36A68 : Référence de la famille des composants de mémorisation et d'horloge de Mostek/Dallas.
-4 : Indique la classe de vitesse ou la déclinaison spécifique du composant (version 4).
Performances clés :
Sauvegarde autonome : Maintien de l'heure et des données en mémoire grâce à une pile interne ou externe connectée au module.
Interface processeur standard : S'interface facilement avec les bus de données et d'adresses des microprocesseurs 8 bits ou 16 bits de l'ère informatique classique.
Repérage et Broches Clés (Boîtier DIP-24) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage intègre les lignes d'adresse, de données, les signaux de contrôle de lecture/écriture (CE, OE, WE) et les broches d'alimentation/batterie de secours.
Environnement : Ce circuit est implanté sur les cartes mères d'ordinateurs vintage, les terminaux ou les automates industriels, souvent entouré de condensateurs de découplage et parfois d'une empreinte de pile ou d'accumulateur déporté.
Diagnostic Express (Perte de l'heure système ou corruption des données de configuration) :
Symptômes Courants en Atelier :
Perte systématique de l'heure et de la date à chaque coupure d'alimentation, ou message d'erreur de configuration système au démarrage (CMOS Checksum Error sur les architectures compatibles) : épuisement de la source d'énergie interne (pile intégrée au module) ou défaillance du circuit RTC.
Impossibilité d'enregistrer les modifications de paramètres dans la mémoire non-volatile : composant figé ou endommagé en écriture.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation principale : Vérifier la présence et la stabilité de la tension d'alimentation +5V sur la broche Vcc dédiée du boîtier DIP-24 par rapport à la masse lorsque l'appareil est sous tension.
Contrôle de la tension de secours : Vérifier l'état de la tension de la batterie interne (si accessible sur les broches dédiées du boîtier). Si la tension chute sous le seuil critique (généralement 2,5V - 2,8V), le module doit être remplacé.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 24 broches est vivement conseillée pour le remplacement de ce circuit, facilitant grandement la maintenance future (les modules d'horloge intégrant une pile ayant une durée de vie limitée dans le temps) et évitant d'exposer les pistes cuivrées de la carte à une surchauffe excessive lors du soudage.
