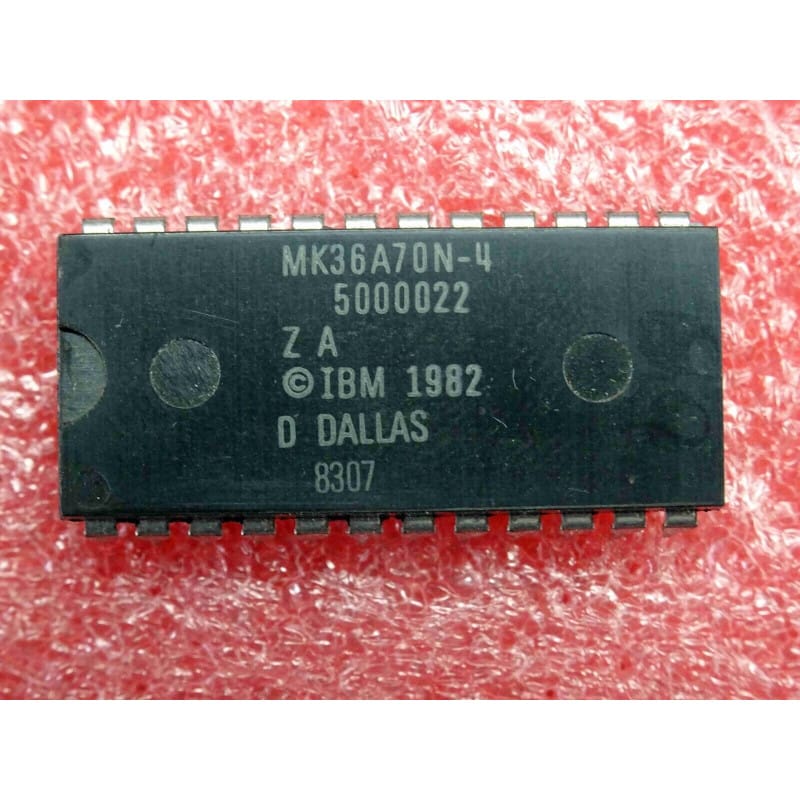

L' MK36A70N-4 (souvent écrit ci MK 36A70 N -4, ic MK36A70N-4) est un circuit intégré de gestion de temps et de sauvegarde mémoire, issu de la même famille technologique que les modèles MK36A68 et MK36A69 abordés précédemment, fabriqué historiquement par Mostek en collaboration ou sous licence avec Dallas Semiconductor (et référencé dans diverses architectures informatiques et industrielles IBM).
Ce composant associe sur une même puce une mémoire RAM statique et un circuit d'horloge temps réel (RTC) avec gestion autonome de pile de secours (Timekeeping RAM ou Non-Volatile RAM Controller). Il est conçu pour préserver l'heure, la date et les paramètres de configuration système lorsque l'équipement est mis hors tension. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-24 (Dual In-line Package à 24 broches traversantes).
Fabricant : Mostek / Dallas Semiconductor (utilisé dans les systèmes IBM et compatibles).
Fonction : Horloge temps réel / Mémoire non-volatile (Real-Time Clock / NVRAM Module).
Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).
Signification de la référence :
MK36A70 : Variante spécifique de la gamme des composants de mémorisation et d'horloge de Mostek/Dallas, dotée d'une organisation ou de caractéristiques de gestion de bus optimisées.
-4 : Indique la classe de vitesse ou la version de fabrication du composant.
Performances clés :
Autonomie de sauvegarde : Maintien rigoureux du calendrier et des données en mémoire en l'absence d'alimentation grâce à la source d'énergie intégrée.
Compatibilité système : Conçu pour s'interfacer directement avec les bus de données et d'adresses des microprocesseurs standard de l'ère informatique classique.
Repérage et Broches Clés (Boîtier DIP-24) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage intègre les lignes d'adresse, de données, les signaux de contrôle (CE, OE, WE) et les broches d'alimentation et de secours.
Environnement : Ce circuit est implanté sur les cartes mères d'ordinateurs vintage, les terminaux ou les automates industriels, entouré de condensateurs de découplage et d'une circuiterie de gestion de la pile.
Diagnostic Express (Perte de l'heure système ou échec de sauvegarde) :
Symptômes Courants en Atelier :
Perte systématique de l'heure, de la date ou des paramètres de configuration à chaque coupure d'alimentation (erreur de somme de contrôle / CMOS Checksum Error) : épuisement de la source d'énergie intégrée au module ou défaillance du composant d'horloge.
Impossibilité d'écrire ou de modifier les données en mémoire non-volatile.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation principale : Vérifier la présence et la stabilité de la tension d'alimentation +5V sur la broche Vcc dédiée du boîtier DIP-24 par rapport à la masse lorsque l'appareil est sous tension.
Contrôle de la tension de secours : Mesurer l'état de la tension de la batterie interne (si accessible sur les broches dédiées). En dessous du seuil critique (généralement 2,5V - 2,8V), le remplacement du module s'impose.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 24 broches est vivement conseillée pour le remplacement de ce circuit, facilitant grandement la maintenance future (les modules d'horloge intégrant une pile ayant une durée de vie limitée) et évitant d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
