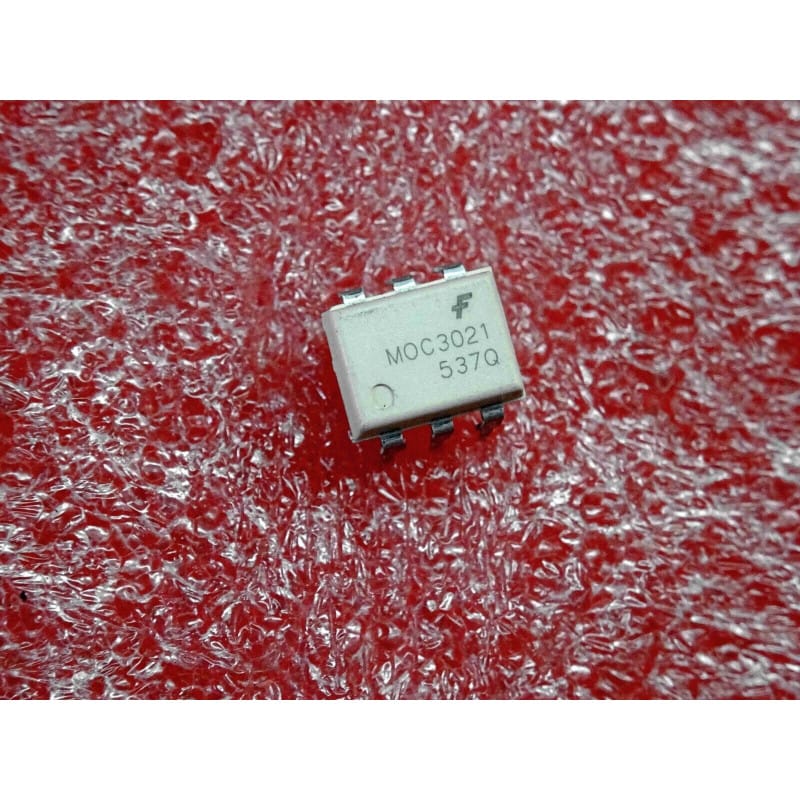

Le MOC3021 (souvent écrit ci MOC 3021, MOC3021 optocoupleur) est un circuit intégré optocoupleur spécialisé, conçu pour piloter des triacs de puissance reliés au secteur alternatif.
Ce composant combine une diode électroluminescente infrarouge en entrée avec un détecteur de déclenchement à triac photo-sensible (à phase aléatoire / random-phase). Contrairement aux versions avec détection de passage par zéro, le MOC3021 peut commuter le triac de puissance à n'importe quel moment du cycle de la tension alternative, ce qui le rend idéal pour les applications de variation de vitesse (dimming), de contrôle de phase ou de commutation rapide de charges inductives et résistives. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-6 (Dual In-line Package à 6 broches traversantes).
Fabricant : Fairchild.
Fonction : Pilote de triac opto-isolé à phase aléatoire (Random-Phase Optoisolator Triac Driver).
Boîtier : DIP-6 (Plastic Dual In-line Package à 6 broches traversantes).
Signification de la référence :
MOC3021 : Référence standard de l'industrie pour un optocoupleur triac non-zérodétect (tension de blocage typique de 400V).
Performances clés :
Isolation galvanique haute tension : Assure une barrière de sécurité renforcée (généralement jusqu'à 5 kV RMS) entre la partie commande basse tension (microcontrôleur, logique) et la puissance secteur alternative (230V / 110V).
Liberté de déclenchement : Permet un amorçage immédiat du triac sans attendre le prochain passage de la tension alternative par zéro.
Repérage et Brochage (Boîtier DIP-6) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage standard :
Pin 1 : Anode de la LED infrarouge (entrée commande +)
Pin 2 : Cathode de la LED infrarouge (entrée commande - / masse basse tension)
Pin 3 : Non connecté (NC)
Pin 4 : Borne principale du photo-triac de sortie (reliée au secteur / MT1 ou gâchette selon le schéma d'application)
Pin 5 : Non connecté (NC)
Pin 6 : Borne principale du photo-triac de sortie (reliée à la gâchette / gate du triac de puissance)
Diagnostic Express (Défaut de commande ou claquage) :
Symptômes Courants en Atelier :
Absence de déclenchement de la charge secteur malgré l'activation de la commande sur la LED : diode d'entrée coupée ou étage de sortie photo-triac détruit par une surtension transitoire.
Triac de puissance passant en permanence ou déclenchement incontrôlé : court-circuit entre les bornes de sortie du MOC3021.
Mesures au multimètre (en mode Testeur de diodes) :
Côté Entrée (Pins 1 et 2) : Vérifier la chute de tension directe de la LED infrarouge (environ 1,1V à 1,3V).
Côté Sortie (Pins 4 et 6) : Vérifier l'absence de court-circuit direct entre les broches de commutation du photo-triac.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 6 broches est vivement conseillée pour faciliter la maintenance et éviter d'exposer le boîtier à une surchauffe excessive lors du brasage.
Sécurité secteur : En raison de la présence de tensions dangereuses (secteur 230V) sur la partie sortie du composant, respecter scrupuleusement les distances d'isolement sur le circuit imprimé (absence de pistes basse tension sous le boîtier) et isoler physiquement la carte lors des tests sous tension.
