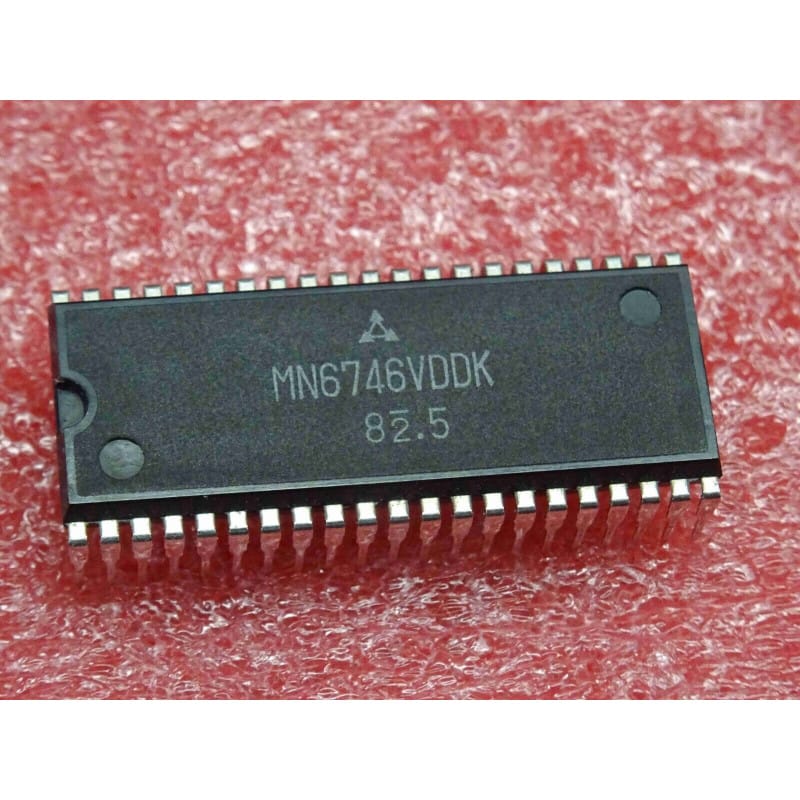

Le MN6746VDDK (souvent écrit ci MN 6746 VDDK, ic MN6746VDDK) est un circuit intégré spécialisé dans le traitement du signal vidéo ou numérique, fabriqué historiquement par Panasonic (Matsushita Electric).
Ce composant appartient à la gamme des circuits LSI propriétaires de Panasonic, conçus pour la gestion, le traitement ou la conversion de signaux vidéo et numériques dans les équipements audiovisuels grand public haut de gamme des années 1980 et 1990 (magnétoscopes, caméscopes, lecteurs laser ou convertisseurs de signaux). Le suffixe "VDDK" désigne la version spécifique du boîtier et la configuration interne. Il est logé dans un grand boîtier traversant en plastique à double rangée de broches de type DIP-42 (Dual In-line Package à 42 broches).
Fabricant : Panasonic (Matsushita).
Fonction : Circuit intégré de traitement du signal / LSI vidéo (Video/Digital Signal Processing IC).
Technologie : CMOS / Bipolaire intégré.
Boîtier : DIP-42 (Plastic Dual In-line Package traversant à 42 broches, format large).
Signification de la référence :
MN... : Préfixe Panasonic pour les semi-conducteurs et circuits intégrés.
-6746 : Référence de base de la famille de circuits de traitement spécialisés.
-VDDK : Suffixe d'usine désignant la version spécifique du boîtier, la tolérance et la révision de fabrication.
Performances clés :
Traitement de haute précision : Intègre les étages logiques et analogiques nécessaires pour manipuler des flux de signaux complexes au sein d'une architecture dédiée.
Robustesse grand public : Conçu pour une intégration directe dans les platines principales de traitement de l'image ou du son de la marque.
Repérage et Brochage (Boîtier DIP-42) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage regroupe les lignes d'alimentation (Vcc et GND), les bus de signaux d'entrée/sortie et les broches de polarisation.
Environnement : Ce circuit se rencontre principalement sur les cartes mères d'appareils audiovisuels de salon de la marque Panasonic / Technics de la fin des années 1980 et des années 1990.
Diagnostic Express (Pannes de traitement ou absence de signal) :
Symptômes Courants en Atelier :
Absence de signal vidéo, image corrompue, refus de synchronisation ou plantage du sous-système associé : circuit MN6746 détruit suite à une surtension externe ou une décharge électrostatique.
Surchauffe anormale du boîtier à la mise sous tension : court-circuit interne d'une jonction.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation continues (généralement +5V) sur les broches Vcc par rapport à la masse (GND).
Recommandations de Montage & Restauration :
Support tulipe : Compte tenu du nombre de broches (42 pins) et de la rareté de ces composants spécifiques non reproductibles, l'installation préalable d'un support tulipe à 42 broches est fortement conseillée lors d'une restauration pour sécuriser les interventions et préserver le circuit imprimé.
