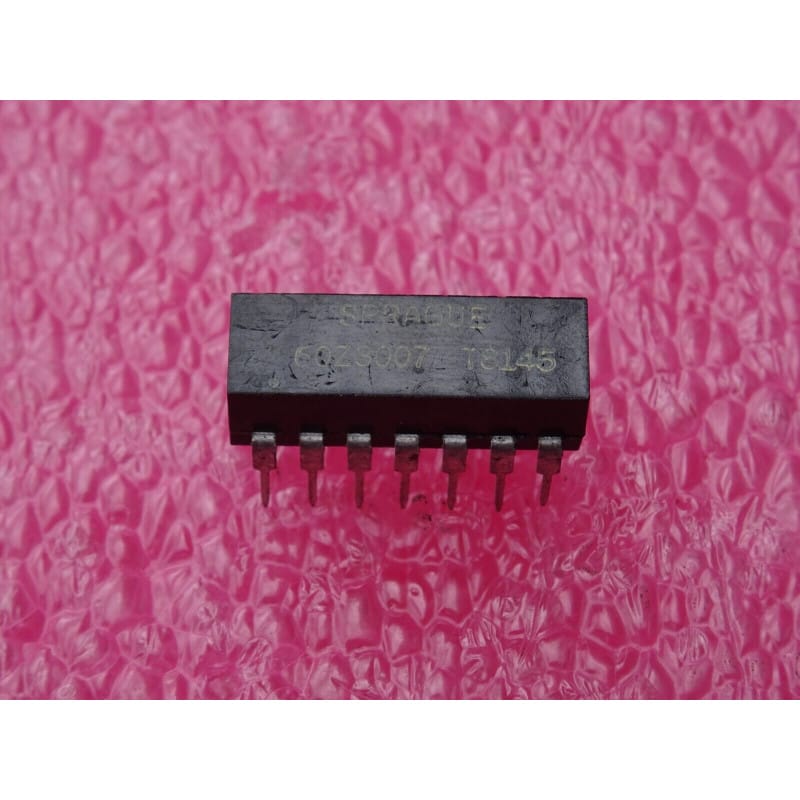

Ce composant en boîtier traversant DIP14 (Dual In-line Package 14 broches), référencé 60Z3007 (60Z 3007 / 60Z-3007) par le fabricant américain historique Sprague Electric Company (division spécialisée dans les composants passifs de haute précision et réseaux hybrides), est un module / réseau intégré de composants passifs (réseau R/C, transformateurs d'impulsions miniatures, lignes de retard ou réseaux de terminaison et de filtrage).
Couramment utilisé dans l'instrumentation de mesure professionnelle, les télécommunications, l'informatique vintage et l'avionique des années 1970 à 1990, ce boîtier scellé regroupe plusieurs éléments appairés sous un même encombrement compact standardisé. Il garantit une excellente stabilité thermique entre voies, un encombrement réduit sur le circuit imprimé et une grande fiabilité dans le temps par rapport à un agencement de composants discrets séparés.
Points Forts & Fiabilité de la Série Sprague 60Z
Stabilité & Appairage Thermique : Les éléments internes partageant le même substrat bénéficient d'une dérive thermique uniforme et d'un vieillissement parfaitement homogène.
Qualité Industrielle Sprague : Fabrication robuste conçue pour résister aux contraintes de vieillissement et aux dérives temporelles sur des équipements de précision.
Format Traversant Standard DIP14 : Permet une insertion directe sur des supports tulipe standards 14 broches pour faciliter le diagnostic et les tests comparatifs en atelier.
Mémo Technique & Points Clés d'Atelier / Brasage
Applications Recommandées :
Restauration Rétro-Computing & Instrumentation : Remplacement à l'identique sur des cartes logiques, cartes d'acquisition, alimentations de précision ou oscilloscopes d'époque.
Maintenance & Dépannage Industriel : Réparation de cartes mères industrielles et systèmes de contrôle exploitant les modules passifs intégrés Sprague.
Consignes de Pose & Précautions :
Support tulipe recommandé : En phase de recherche de panne ou de test sur banc, monter une embase tulipe DIP14 sur le PCB afin d'éviter toute chauffe répétée du boîtier.
Brasage : Température de consigne du fer recommandée entre 320°C et 350°C avec un temps de contact inférieur à 3 secondes par broche.
Indexation : Respecter scrupuleusement le repère d'indexage (encoche ou point de sérigraphie broche 1) lors de l'insertion sur la carte pour respecter l'orientation des connexions internes.
Composants Électroniques Passifs, Réseaux Intégrés & Vintage / Fabricant : SPRAGUE / Référence : 60Z3007 / Boîtier : DIP14 traversant / État : 100% Neuf de stock (NOS).
