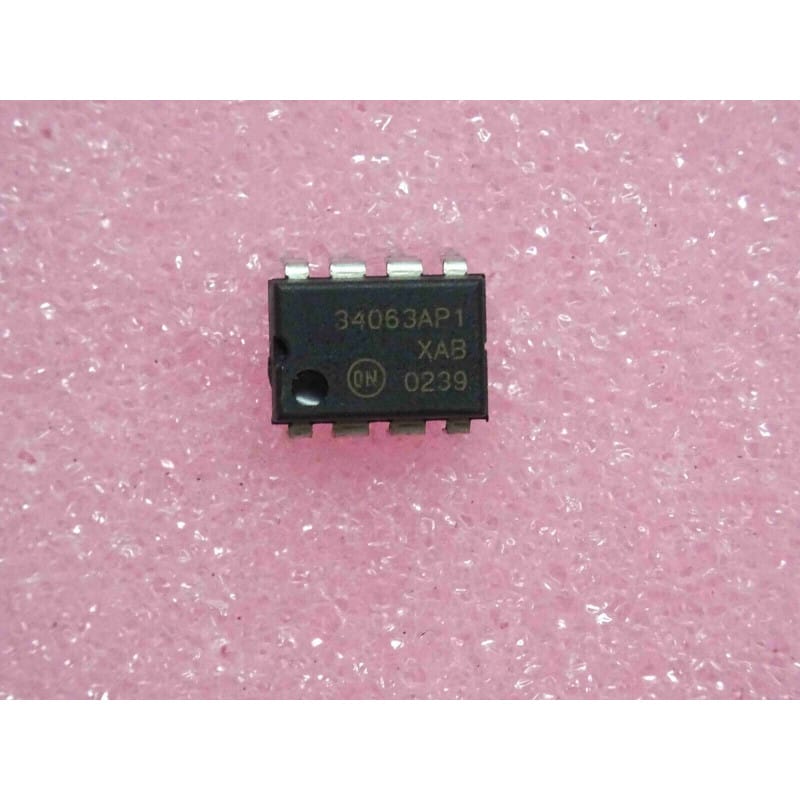

Le MC34063AP1 (souvent écrit ci MC 34063 AP1, ic MC34063/AP1) est un circuit intégré monolithique de régulation de commutation DC/DC, fabriqué historiquement par Motorola (repris aujourd'hui par ON Semiconductor).
Ce composant est l'un des régulateurs à découpage les plus populaires et polyvalents de l'industrie électronique. Il intègre sur une seule puce une référence de tension compensée en température, un oscillateur, un circuit de contrôle du rapport cyclique, un limiteur de courant actif et un commutateur de sortie capable de délivrer jusqu'à 1,5A. Il est conçu pour être configuré facilement en convertisseur step-down (abaisseur / buck), step-up (élévateur / boost) ou inverseur de polarité (inverting / buck-boost). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches traversantes).
Fabricant : ON Semiconductor / Motorola.
Fonction : Contrôleur et convertisseur DC/DC à découpage (DC-to-DC Converter Control Circuit).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
MC34063 : Référence standard de la famille universelle des régulateurs DC/DC à découpage.
A : Version améliorée de la spécification d'origine (tolérances et performances thermiques optimisées).
P1 : Suffixe désignant le boîtier en plastique DIP standard traversant.
Performances clés :
Polyvalence totale : Permet de générer une tension supérieure, inférieure ou négative à partir d'une source d'alimentation unique en utilisant un minimum de composants externes (bobine, diode, condensateurs et résistances de consigne).
Limitation de courant intégrée : Protection interne ajustable via une résistance externe pour sécuriser le commutateur de puissance contre les surcharges.
Plage de tension d'entrée étendue : Fonctionne généralement avec des tensions continues allant de 3V à 40V.
Repérage et Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage regroupe l'entrée du commutateur (pins 1 et 2), la broche de timing de l'oscillateur (pin 3), la masse (pin 4), l'entrée inverseuse du comparateur (pin 5), la tension d'alimentation Vcc (pin 6), le limiteur de courant de crête (pin 7) et le collecteur du transistor de commande de sortie (pin 8).
Environnement : Ce circuit est implanté sur des cartes d'alimentation, des convertisseurs de tension embarqués ou des modules de rétro-éclairage, entouré d'une inductance de stockage, d'une diode rapide de roue libre (type Schottky recommandée), de condensateurs de filtrage à faible résistance série (ESR) et de résistances de réglage.
Diagnostic Express (Absence de régulation ou composant brûlant) :
Symptômes Courants en Atelier :
Tension de sortie effondrée, nulle ou égale à la tension d'entrée brute : transistor de commutation interne claqué (court-circuit collecteur-émetteur) ou coupure suite à une surcharge aval.
Surchauffe extrême du circuit intégré ou sifflement audible de l'inductance : saturation magnétique de la bobine, mauvaise implantation des condensateurs de découplage ou court-circuit sur la charge.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'entrée continue sur la broche 6 par rapport à la masse (pin 4).
Contrôle de la commutation : Observer à l'oscilloscope la forme d'onde sur les broches de sortie du commutateur pour valider le découplage et la commutation correcte de l'inductance.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce circuit, facilitant la maintenance et protégeant le circuit imprimé des surchauffes lors du brasage.
Routage : Veiller à maintenir des pistes courtes et larges pour les boucles de courant fort (commutateur, diode, inductance et condensateurs d'entrée/sortie) afin de limiter les rayonnements électromagnétiques parasites et les chutes de tension induites.
