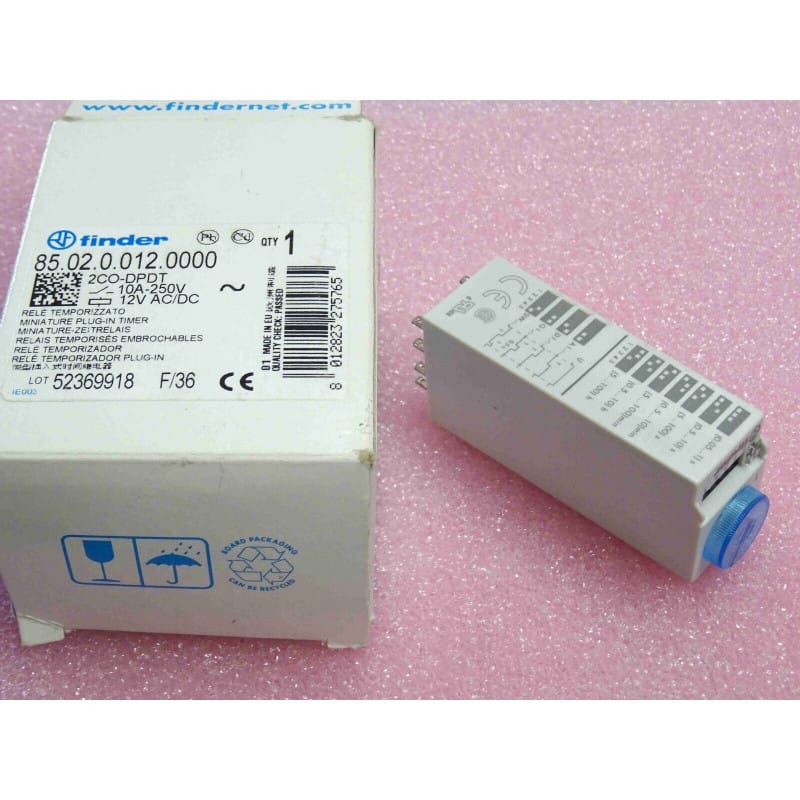

Le relais temporisé multifonction de la marque Finder de référence 85.02.0.012.0000 (plage de temporisation de 0,05 s à 100 h, tension d'alimentation de 12 Vac/dc, pouvoir de coupure de 10A, configuration 2 contacts inverseurs / 2 CO / DPDT) est un composant de commande modulaire et enfichable de haute précision, conçu pour la gestion des temps de cycle, des retards à l'enclenchement ou au déclenchement dans les armoires électriques et les automatismes industriels.
Type de Composant : Relais temporisé multifonction enfichable (Multi-function Timer Relay / Série 85).
Fabricant / Référence : Finder / 85.02.0.012.0000.
Plage de Temporisation : Réglable de 0,05 secondes à 100 heures (Offrant une grande souplesse pour les processus courts ou les temporisations longues).
Tension d'Alimentation : 12 Vac/dc (Courant alternatif ou continu).
Calibre Électrique (Contacts) : 10 A sous 250 Vac (Pouvoir de coupure élevé pour charges de puissance ou de commande).
Configuration des Contacts : 2 CO / DPDT (2 Contacts Inverseurs / Double pôle double effet).
Signification de la conception :
Qualité Finder : Référence incontournable pour la robustesse de ses circuits électroniques de minuterie, la précision de ses réglages en façade et sa compatibilité avec les embases modulaires standard de la marque.
Repérage et Connexion :
Raccordez l'alimentation 12V (qu'elle soit en alternatif Vac ou continu Vdc) sur les bornes d'alimentation dédiées du relais ou de son embase compatible.
Configurez la fonction temporelle souhaitée (retard à l'appel, à la retombée, clignotement, etc.) via les sélecteurs en façade avant toute mise en service, et câblez les circuits de puissance sur les deux voies inverseurs (2 CO).
Environnement : Armoires de commande industrielles, automatismes de machines, tableaux électriques tertiaires et systèmes nécessitant une temporisation paramétrable sous basse tension 12V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de décompte du temps malgré la présence du 12V aux bornes, non-basculement des contacts de sortie en fin de cycle, ou dérive temporelle anormale.
Mesures : Valider la stabilité de la tension d'alimentation (12V) aux bornes d'entrée, contrôler le positionnement correct des sélecteurs de fonction/plage, et vérifier à l'ohmmètre l'établissement de la commutation sur les deux contacts inverseurs.
Recommandations de Montage & Restauration :
Précautions d'Emploi : Assurez-vous d'utiliser une embase rail DIN compatible et de bien verrouiller le relais pour garantir une liaison électrique parfaite sur l'ensemble des broches, en particulier lors de passages de courants proches du calibre de 10A.
