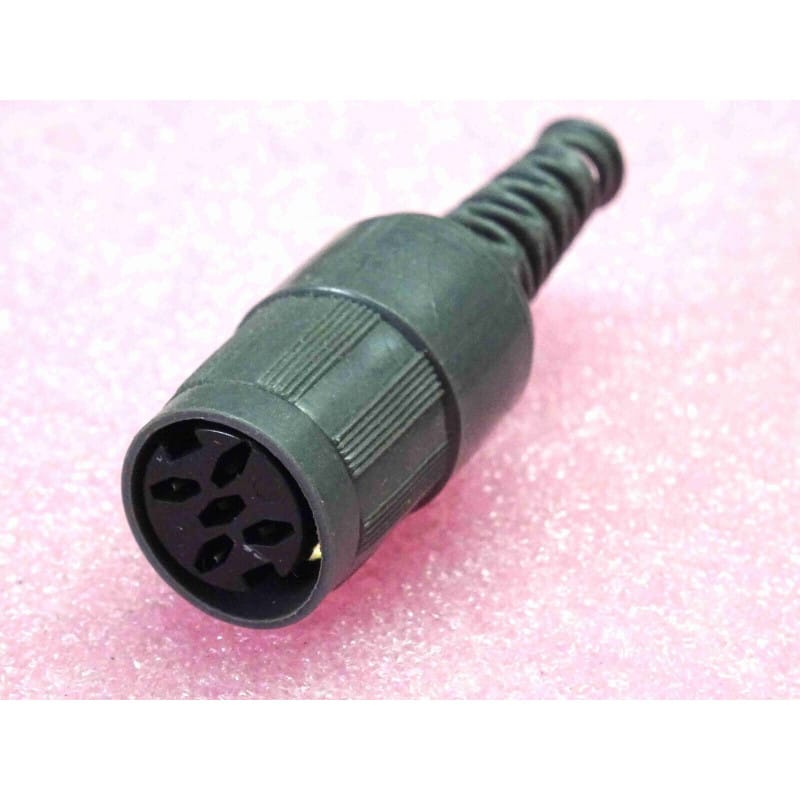

Lot de 2 fiches / prises DIN 5 broches femelles volantes droites, conçues pour la confection, la réparation et le rallongement de câbles audio Hi-Fi vintage, d'interfaces MIDI, d'équipements de mesure et de liaisons de signaux de commande industriels.
Spécialement adaptées au raccordement sur câbles blindés audio/data multipaires, ces fiches répondent au standard industriel DIN 41524 / IEC 60130-9 (disposition circulaire des 5 contacts sur un arc de 180°, fréquemment désignée sous l'appellation générique "DIN 360" pour le détrompage circulaire global). Chaque fiche se compose d'un insert isolant thermoplastique intégrant 5 alvéoles/contacts femelles en bronze au béryllium nickelé avec fûts à souder à l'arrière, d'un blindage métallique interne avec pince serre-câble pour reprise de masse et d'un capuchon d'habillage protecteur en plastique souple/rigide avec passe-câble anti-pliure. Matériel neuf d'atelier.
Fiches Volantes DIN 5 Pins / Contenu du Lot : 2 Fiches DIN 5 Broches Femelles / Format : DIN 5 Pins Femelle Droit (DIN 5 Pin Female Cable Mount Connector) / Standard Norme : DIN 41524 / IEC 60130-9 (Disposition à 180° des 5 contacts / Boîtier circulaire 360°) / Traitement Contacts : Contacts Femelles Usinés / Laiton Nickelé à Haute Conductivité / Raccordement Conducteurs : Fûts à Souder (Solder Buckets) à l'Arrière des Alvéoles / Blindage Interne : Cage Métallique avec Pince Serre-Câble pour Reprise de Masse Tresse / Capot Isolant : Manchon Thermoplastique Antichoc avec Passe-Câble Souple Anti-Torsion / Courant Nominal : 2 A par Contact / Tension Max. : 34 V AC/DC / Température d'Utilisation : -20 °C à +80 °C / Neuf d'Atelier. Indispensable pour la confection de rallonges MIDI, la rénovation d'appareils Hi-Fi vintages (amplis, platines, magnétophones), le matériel médical et l'instrumentation d'atelier.
Conditionnement par Lot de 2 Pièces :
Permet la confection complète d'un cordon de rallonge bilatéral ou l'équipement de deux câbles indépendants.
Compatibilité Universelle DIN 5 Pins (Audio Hi-Fi / MIDI) :
S'adapte parfaitement sur toutes les fiches DIN 5 broches mâles standards (platines vinyles, amplificateurs vintages, synthétiseurs, claviers MIDI, pédaliers).
Isolation et Blindage Anti-Interférences :
La cage métallique interne enveloppe les 5 soudures et assure une continuité de masse irréprochable avec la pince serre-câble.
Maintien Mécanique Anti-Arrachement :
Le serre-câble à lame verrouille la gaine extérieure du câble pour préserver les soudures en cas de traction sur le cordon.
État : Neuf d'atelier.
Outillage Recommandé pour le Câblage :
Fer à souder à panne fine (30W à 40W, température conseillée : 350 °C), fil d'étain/argent, gaine thermorétractable fine (diamètre 1,5 mm) pour isoler les fûts après brasure, pince à dénuder.
Glisser le manchon en plastique isolant et son passe-câble souple sur le câble blindé avant de dénuder et de souder les conducteurs.
Dénuder chaque conducteur sur ~2 à 3 mm et étamer l'âme en cuivre.
Souder méthodiquement chaque fil dans les fûts de l'insert femelle DIN 5 pins (suivre la numérotation standard des broches : 1-4-2-5-3 ou le brochage spécifique MIDI/Audio).
Utiliser un brin de gaine thermorétractable sur chaque fil pour éviter tout court-circuit entre alvéoles adjacentes.
Souder le drain ou la tresse de blindage du câble sur le ergot de masse de la cage métallique interne.
Sertir la pince du serre-câble sur la gaine extérieure du câble pour bloquer la traction mécanique.
Faire glisser le capuchon plastique extérieur par-dessus l'assemblage métallique jusqu'à son encliquetage complet (clic de verrouillage).
