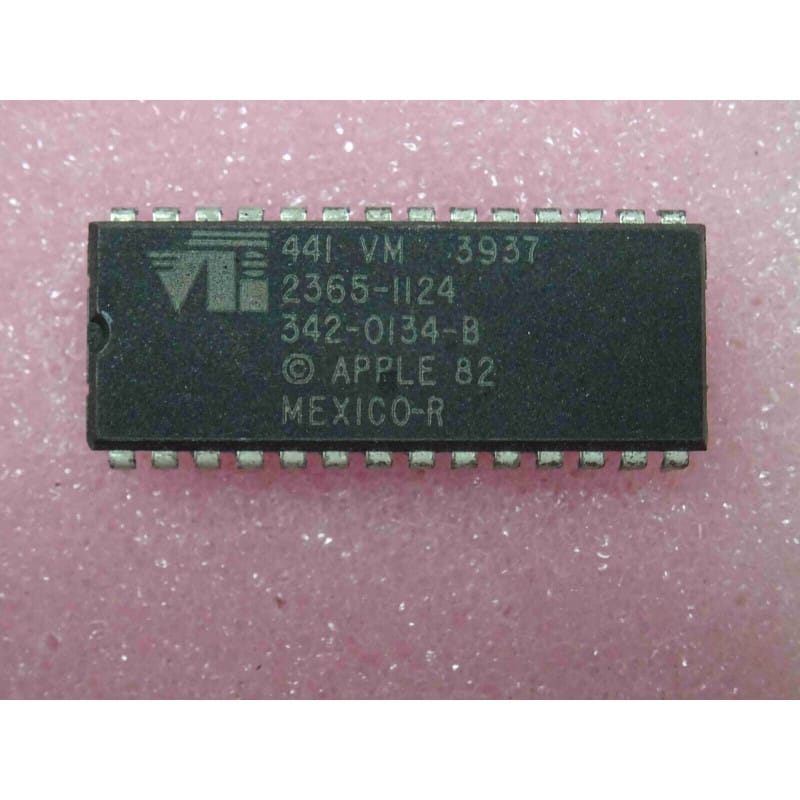

La VTI 342-0134-B (souvent référencée sous la nomenclature Apple 342-0134-B) est un circuit intégré de mémoire morte (ROM) fabriqué historiquement par VLSI Technology Inc. (VTI) en tant que second source ou fournisseur officiel pour les ordinateurs de la gamme Apple II, en particulier les Apple IIe et Apple IIc.
Ce composant remplit exactement la même fonction logique et le même brochage que les versions équivalentes produites par Synertek. Il s'agit de la révision "B" contenant des portions du micrologiciel système (Applesoft BASIC / Monitor) ou des tables de caractères pour l'affichage vidéo. Il se loge dans un boîtier traversant de type DIP (Dual In-line Package).
Fabricant : VTI (VLSI Technology Inc. - sous spécification et copyright Apple Computer).
Fonction : Mémoire Morte (ROM) de système ou de caractères pour architecture Apple II (Révision B).
Boîtier : DIP traversant (Dual In-line Package à broches standard).
Signification de la référence :
VTI (marquage constructeur) : Indique la fabrication du semi-conducteur par VLSI Technology.
342-0134-B : Référence de pièce d'origine Apple (Apple Part Number) désignant la révision "B" du micrologiciel de la gamme Apple IIe / IIc.
Performances clés :
Non-volatilité : Stockage permanent des instructions de démarrage et des tables graphiques sans besoin d'alimentation de secours.
Compatibilité bus 6502 : S'interfaça nativement avec le bus de données et d'adresses 8 bits des processeurs équipant les Apple II.
Repérage et Brochage :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Sur la carte mère de l'Apple IIe ou IIc, ce composant se place dans son support dédié, aux côtés des autres ROMs du jeu système.
Diagnostic Express (Pannes liées aux ROMs Apple) :
Symptômes Courants en Atelier :
Affichage de caractères corrompus à l'écran, symboles aléatoires ou blocage au démarrage sur un écran de "trash" graphique : défaillance de la ROM ou faux contact dans le support tulipe d'origine.
Absence totale de démarrage ou plantage immédiat au reset : ROM défectueuse ou broches oxydées.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence stable du +5V continu sur la broche Vcc du support par rapport à la masse (GND).
Recommandations de Montage & Restauration :
Précautions de manipulation : S'agissant d'un circuit intégré rare et propre aux machines de collection Apple, évitez toute torsion des broches lors du démontage, protégez-le contre les décharges électrostatiques (ESD) et nettoyez délicatement les broches si une légère oxydation est constatée avant la réinsertion.
