Jeu complet de connecteurs d'interconnexion fil-à-fil (1 Fiche Mâle + 1 Fiche Femelle 4 Pôles - Référence WTWCS1x4), conçu pour les raccordements rapides, sécurisés et démontables dans les installations électriques basse tension, le câblage automobile, le modélisme, les automatismes et les prototypes électroniques.

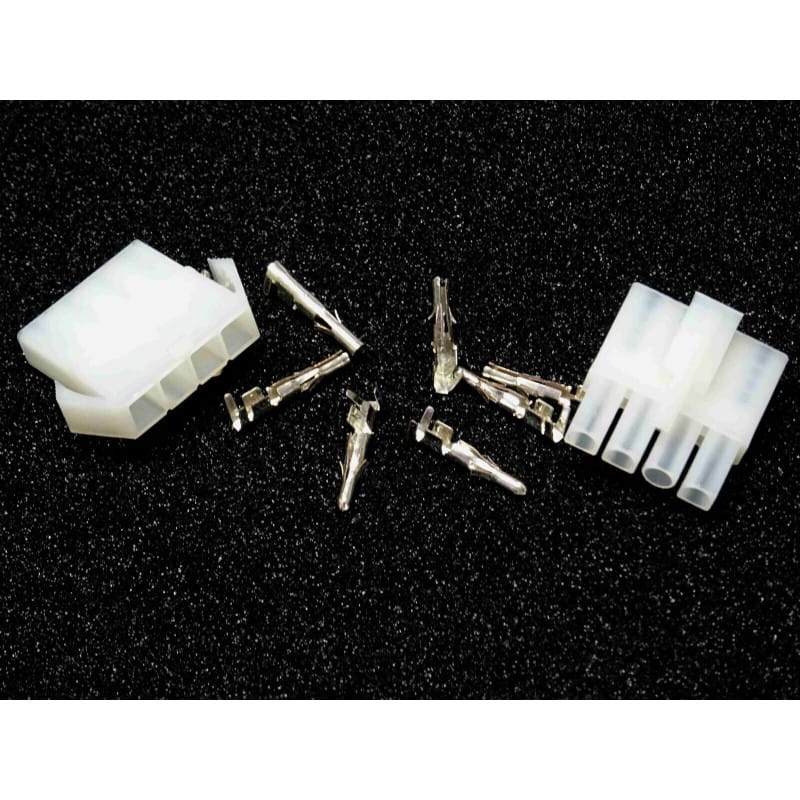

Ce kit de connexion compact au pas / gabarit de 6.2 mm comprend le boîtier mâle, le boîtier femelle ainsi que leurs contacts métalliques dédiés. Il est spécifiquement dimensionné pour recevoir des conducteurs de section 0.5 mm² à 2.1 mm² (soit 14 AWG à 20 AWG). Doté d'un système de détrompage physique empêchant toute inversion de polarité et d'un clip de verrouillage mécanique, ce connecteur garantit une excellente tenue aux vibrations et supporte un courant nominal de 10 A sous 50 V. Matériel neuf d'atelier sous emballage individuel.
Kit Connectique Fil-à-Fil (Wire-to-Wire) / Référence Produit : WTWCS1x4 / Contenu du Jeu : 1x Boîtier Mâle + 1x Boîtier Femelle + Contacts à crimper/sertir associés / Nombre de Voies / Pôles : 4 Pôles (1x4) / Pas entre Voies : 6.2 mm / Tension Maximale : 50 V DC/AC / Courant Nominal Max. : 10 A par pôle / Plage de Section de Câble : 0,5 mm² à 2,1 mm² (AWG 14 à AWG 20) / Matériau Boîtier : Polyamide / Thermoplastique isolant auto-extinguible / Contacts : Alliage de cuivre étamé / Verrouillage : Clip mécanique avec détrompeur détrompé / Température de Service : -25 °C à +85 °C / Neuf d'Atelier. Idéal pour réaliser des faisceaux de câblage propres, démontables et fiables.
Kit Complet Prêt à Câbler (1x Mâle + 1x Femelle) :
Fourni avec l'ensemble des cosses / contacts internes nécessaires pour équiper les 4 voies des deux côtés.
Large Capacité de Câblage (0,5 à 2,1 mm²) :
Accepte aussi bien les petits fils de signal (20 AWG / 0,5 mm²) que les câbles d'alimentation plus forts (14 AWG / 2,1 mm²).
Sécurité & Détrompage Physiques :
Le profilé des boîtiers interdit tout branchement à l'envers, et le clip d'encliquetage évite les déconnexions intempestives sous vibrations.
Capacité 10 A / 50 V :
Parfaitement adapté aux circuits de puissance modérée (éclairage LED, moteurs DC, pompes, faisceaux véhicules 12V/24V).
État : Neuf d'atelier.
Outillage Recommandé : Pince à sertir les cosses/contacts ou fer à souder de précision avec fil de soudure.
Couper les 4 fils du faisceau à la longueur souhaitée.
Dénuder l'extrémité de chaque conducteur sur environ 3 à 4 mm sans couper les brins en cuivre.
Insérer le conducteur dénudé dans la zone de sertissage de la cosse métallique.
Sertir à la pince à sertir à empreinte ouverte (ou souder proprement au fer à souder sans surépaisseur).
Vérifier la bonne tenue mécanique en tirant légèrement sur chaque fil.
Glisser les contacts sertis dans les cavités (1 à 4) du boîtier mâle d'un côté et du boîtier femelle de l'autre jusqu'à entendre un clic de verrouillage.
Respecter scrupuleusement la correspondance des couleurs / numéros de voie entre les deux côtés.
Emboîter le connecteur mâle dans le connecteur femelle jusqu'à l'encliquetage du clip supérieur.
