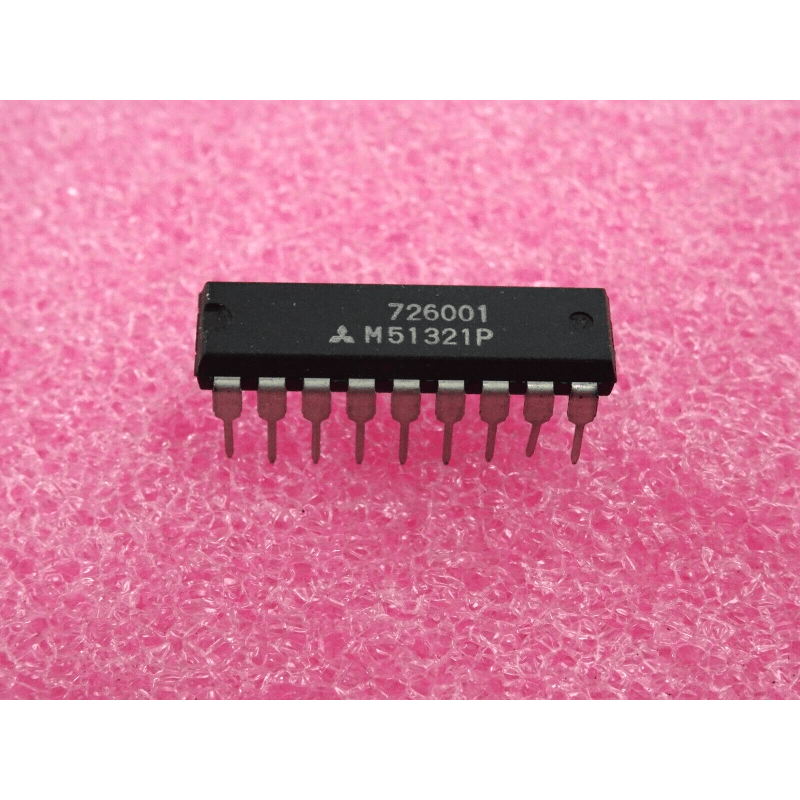

Le M51321P est un circuit intégré de traitement du signal vidéo et de chrominance (Video and Chroma Signal Processor), fabriqué historiquement par Mitsubishi Electric.
Ce composant est conçu spécifiquement pour l'électronique grand public de l'époque, notamment les téléviseurs couleur et les moniteurs vidéo, pour gérer le traitement des signaux de chrominance et de luminance. Le suffixe "-P" désigne le boîtier plastique traversant de type DIP-18 (Dual In-line Package à 18 broches).
Fabricant : Mitsubishi Electric.
Fonction : Processeur de signal vidéo et de chrominance pour téléviseur (Video / Chroma Processor).
Technologie : Bipolaire linéaire.
Boîtier : DIP-18 (Plastic Dual In-line Package traversant à 18 broches).
Signification de la référence :
M51... : Préfixe Mitsubishi pour les circuits intégrés linéaires et analogiques grand public.
-321 : Référence de base du circuit de traitement vidéo.
-P : Suffixe désignant le boîtier plastique DIP droit traversant.
Performances clés :
Traitement couleur : Intègre les étages de démodulation et de traitement du signal couleur (PAL/NTSC selon l'application exacte) pour alimenter les étages finaux vidéo.
Intégration analogique : Réduit le nombre de composants discrets nécessaires dans les châssis de téléviseurs des années 1980 et 1990.
Repérage et Brochage (Boîtier DIP-18) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage fonctionnel typique : Regroupe les entrées de signal composite ou chroma/luma, les réglages de saturation/teinte, les sorties vers les étages de commande RVB ou les amplificateurs de tube cathodique (CRT), ainsi que l'alimentation et la masse.
Environnement : Ce circuit se rencontre exclusivement dans les châssis de télévision vintage, les moniteurs vidéo professionnels ou grand public de la fin des années 1980 et des années 1990.
Diagnostic Express (Pannes vidéo) :
Symptômes Courants en Atelier :
Perte totale de couleur (image en noir et blanc), instabilité de la chrominance ou absence complète de signal vidéo à l'écran malgré un balayage correct : circuit intégré détruit ou défaillant suite à une surtension sur les lignes d'entrée.
Surchauffe anormale du boîtier DIP-18 à la mise sous tension : court-circuit interne entre l'alimentation et la masse.
Mesures sous tension (au multimètre ou à l'oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension d'alimentation continue (généralement +12V ou tension spécifique au châssis) sur la broche dédiée par rapport à la masse.
Recommandations de Montage & Restauration :
Support tulipe : L'installation d'un support tulipe à 18 broches est vivement conseillée lors d'une restauration de platine de télévision ancienne pour préserver le circuit imprimé fragile et faciliter le remplacement éventuel du composant en cas de maintenance.
