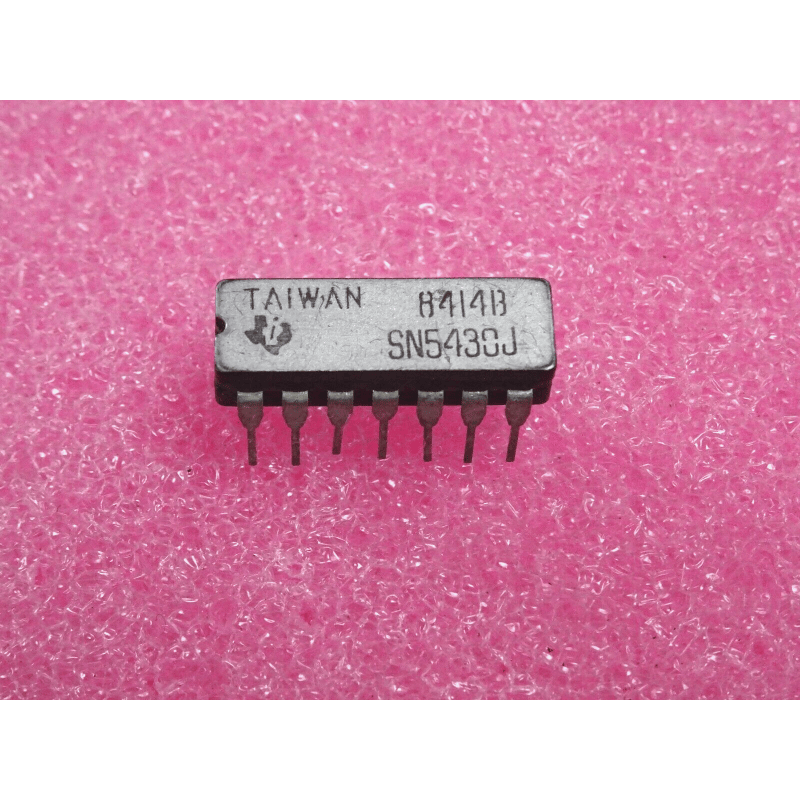

Le SN5430J est un circuit intégré logique de type porte NAND à 8 entrées positives (8-Input Positive-NAND Gate), fabriqué historiquement par Texas Instruments.
Ce composant fait partie de la série militaire et professionnelle haut de gamme 54... (par opposition à la série commerciale 74...) en technologie TTL standard. Il intègre une porte logique NAND unique dotée de huit entrées distinctes, idéale pour le décodage d'adresses complexes ou la combinaison de signaux multiples dans les architectures logiques câblées. Le suffixe "J" indique un robuste boîtier céramique hermétique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches, format Cerdip).
Fabricant : Texas Instruments.
Fonction : Porte NAND à 8 entrées (8-Input Positive-NAND Gate).
Technologie : TTL standard (Bipolaire).
Gamme : Militaire / Professionnelle étendue (Série 54...).
Boîtier : DIP-14 en céramique hermétique (Cerdip / Boîtier traversant de 14 broches).
Signification de la référence :
SN... : Préfixe standard Texas Instruments pour les semi-conducteurs logiques.
-54... : Série à plage de température élargie et exigences militaires/professionnelles.
-30 : Référence standard de l'industrie pour la porte NAND à 8 entrées.
-J : Suffixe désignant le boîtier céramique haute fiabilité (Cerdip).
Performances clés :
Capacité d'entrée élevée : Permet de valider un état bas en sortie uniquement lorsque l'ensemble des huit entrées se trouvent simultanément à l'état haut.
Compatibilité TTL : Niveaux logiques standard permettant une interconnexion directe avec toute la logique TTL de la série 54/74.
Robustesse thermique : Le boîtier céramique hermétique garantit une excellente stabilité à long terme et une résistance accrue aux environnements sévères.
Repérage et Brochage (Boîtier DIP-14 Céramique) :
Repérage : L'encoche en demi-cercle, le point gravé ou le repère en creux sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage fonctionnel typique (Série 30) :
Entrées (8 broches) : Lignes de 1 à 8 (les broches 1 à 6 et 8 à 9 selon le brochage standard de la porte unique à 8 entrées).
Sortie unique : Broche de sortie de la fonction NAND.
Alimentation : VCC (broche 14) et GND (broche 7).
Environnement : Ce type de composant se rencontre sur les cartes mères d'ordinateurs anciens, les équipements de test, les interfaces de décodage et les systèmes embarqués militaires ou industriels des années 1970 et 1980.
Diagnostic Express (Pannes logiques) :
Symptômes Courants en Atelier :
Sortie figée à l'état haut ou bas indépendamment de l'état des entrées, ou absence de commutation lors du passage de toutes les entrées à l'état haut : circuit intégré endommagé suite à une surtension ou une décharge électrostatique (ESD).
Surchauffe anormale du boîtier céramique à la mise sous tension : court-circuit interne entre l'alimentation et la masse.
Mesures sous tension (au multimètre ou à l'oscilloscope logique) :
Contrôle de l'alimentation : Vérifier la présence stable du +5V continu sur la broche d'alimentation VCC (broche 14) par rapport à la masse (broche 7).
Recommandations de Montage & Restauration :
Support tulipe : Compte tenu de la rareté et de la valeur des circuits logiques de la série professionnelle 54 en boîtier céramique ancien, l'installation préalable d'un support tulipe à 14 broches est indispensable lors d'une restauration pour préserver le circuit imprimé et sécuriser les interventions de maintenance.
