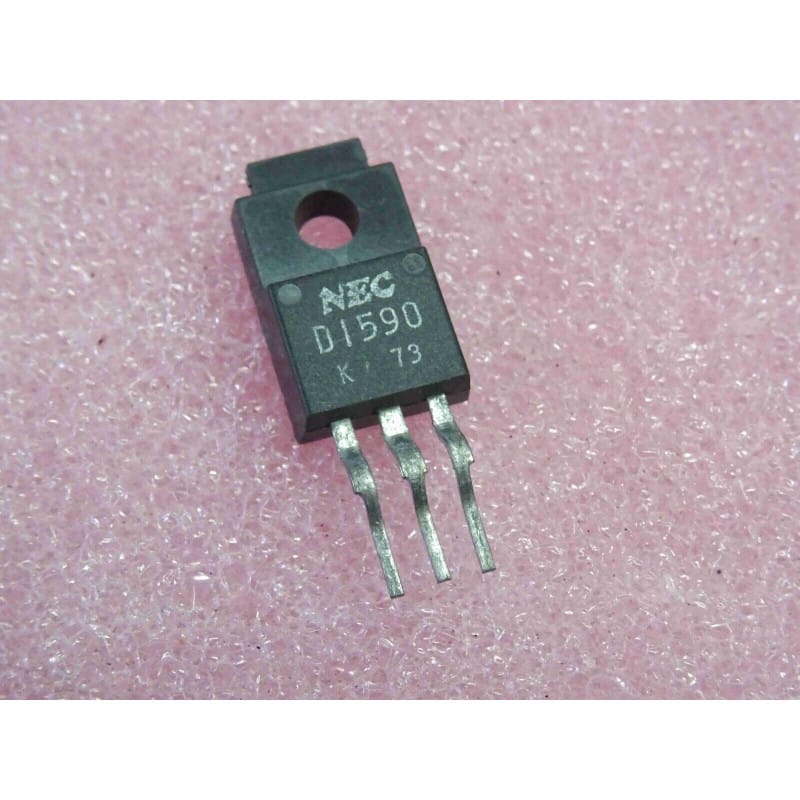

2SD1590 (Transistor NPN Darlington de Puissance)

Le 2SD1590 (souvent écrit 2SD 1590, D1590) est un transistor bipolaire de puissance NPN à structure Darlington, largement utilisé dans les applications de commutation rapide, de commande de moteurs, d'étages de sortie audio ou de régulation de puissance.

Ce composant intègre une configuration Darlington sur une même puce (deux transistors connectés en cascade), ce qui lui confère un gain en courant (hFE) extrêmement élevé, permettant de commuter des courants importants à partir d'un signal de commande de faible amplitude. Il est généralement logé dans un boîtier plastique à montage traversant de type TO-220 (ou équivalent moulé à languette métallique pour fixation sur radiateur).

Caractéristiques Essentielles

• Type de Boîtier : Boîtier plastique traversant avec languette métallique (généralement TO-220AB).

• Polarité : NPN (Darlington).

• Tension maximale collecteur-émetteur (VCEO) : 100V.

• Courant maximal de collecteur (IC) : 8A (avec des pics transitoires supérieurs selon le facteur de forme).

• Performances clés :

  • Gain en courant élevé (hFE) : Caractéristique inhérente au montage Darlington, réduisant drastiquement le courant nécessaire sur la base pour saturer le transistor.

  • Diode de roue libre intégrée : Souvent incluse en interne entre le collecteur et l'émetteur dans les versions de puissance pour absorber les surtensions inductives lors de la coupure de charges (relais, moteurs, bobines).

Mémo Technique d'Atelier

• Repérage et Brochage (Boîtier TO-220 - Face marquée face à soi, broches vers le bas) :

  • Broche 1 : Base (B)

  • Broche 2 : Collecteur (C) - généralement relié électriquement à la languette métallique arrière

  • Broche 3 : Émetteur (E)

  • Environnement : Ce type de transistor de puissance chauffe lors de commutations de charges importantes ; il doit impérativement être monté sur un radiateur en aluminium adapté, souvent isolé par un thelPAD ou un feuillard mica si le potentiel du collecteur ne doit pas être en contact avec la masse du châssis.

• Diagnostic Express (Transistor en court-circuit ou coupé) :

  • Symptômes Courants en Atelier :

    1. Fusible d'alimentation qui saute instantanément à la mise sous tension, ou composant bouillant au toucher : claquage de la jonction collecteur-émetteur (court-circuit franc).

    2. Absence totale de commande sur la charge (moteur immobile, relais inactif) : jonction ouverte (coupure interne de la puce suite à une surchauffe ou une surtension).

  • Mesures au multimètre (en mode Testeur de diodes) :

    1. Test hors tension : En raison de la structure Darlington interne (qui intègre des résistances de polarisation et deux jonctions en cascade), les chutes de tension directes mesurées entre Base et Émetteur seront plus élevées qu'un transistor bipolaire standard (souvent autour de 1,2V à 1,5V). Un court-circuit entre Collecteur et Émetteur (0V dans les deux sens) indique un composant détruit.

• Recommandations de Montage :

  • Veiller à appliquer une fine couche de pâte thermique entre la semelle métallique du boîtier et le radiateur pour garantir un transfert thermique optimal et éviter la surchauffe thermique destructrice.
