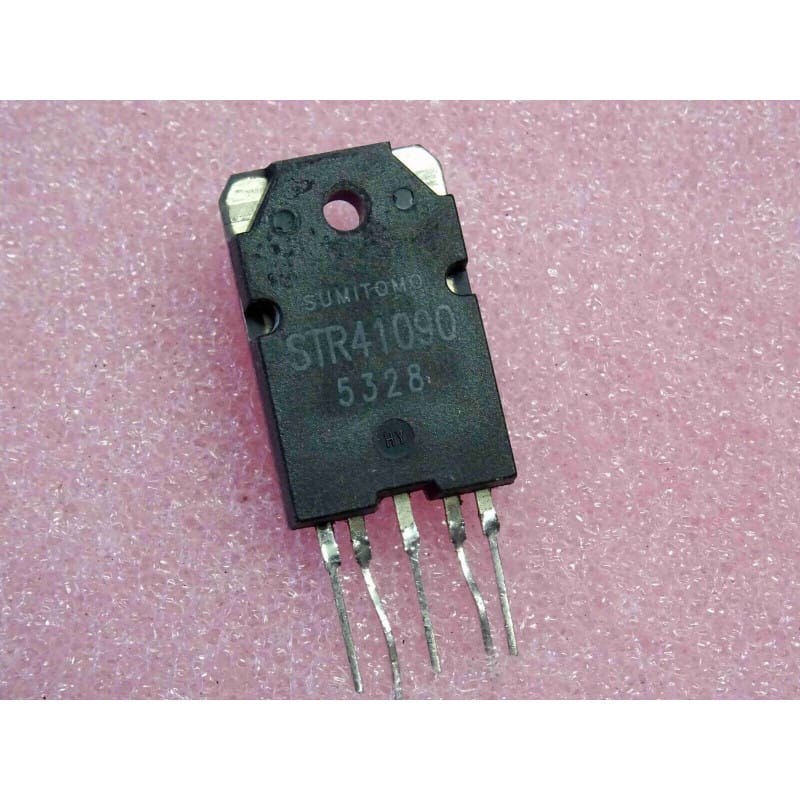

Le STR41090 (souvent écrit ci STR 41090 ou ic STR41090) est un circuit intégré hybride régulateur de tension à découpage (Switching Regulator IC), fabriqué à l'origine par Sanken Electric.
Ce composant est particulièrement apprécié dans les alimentations à découpage des téléviseurs, des moniteurs et des équipements électroniques grand public ou industriels des années 1980 et 1990 pour la stabilisation de tensions continues de forte puissance.
Fabricant : Sanken Electric.
Fonction : Régulateur de tension à découpage (Switching Regulator IC).
Technologie : Circuit hybride combinant des composants discrets et des semi-conducteurs sur un substrat céramique ou métallique, généralement en boîtier SIP (Single In-Line Package) à plusieurs broches de puissance.
Signification de la référence :
STR... : Préfixe constructeur Sanken pour les modules régulateurs de puissance à découpage.
41090... : Référence de base indiquant la série et la tension de régulation ou les spécifications de découpage de puissance.
Performances clés :
Régulation de puissance : Conçu pour piloter la découpe du courant primaire dans les alimentations à découpage (SMPS) avec une excellente stabilité face aux variations de charge et de tension secteur.
Protections intégrées : Intègre souvent des sécurités thermiques et des limitations de courant pour protéger l'alimentation contre les courts-circuits en sortie.
Repérage et Brochage :
Boîtier SIP de puissance avec une rangée de broches robustes, souvent monté sur un dissipateur thermique en aluminium. Repérage par détrompeur ou sérigraphie sur le circuit. Le brochage gère l'entrée redressée haute tension, la commande du transistor de découpage interne, la masse et la régulation de contre-réaction.
Environnement : Alimentations à découpage de téléviseurs cathodiques, moniteurs vintage, magnétoscopes et équipements d'alimentation industrielle des années 1980 et 1990.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence totale de tension de sortie (alimentation en sécurité ou en mode hic-up), court-circuit franc entre les broches d'entrée et de puissance provoquant la fusion du fusible secteur.
Mesures : Vérifier l'absence de court-circuit interne à l'ohm-mètre entre les broches principales du module, contrôler les composants périphériques (condensateurs chimiques de découplage, résistances de démarrage et diodes zener) avant tout remplacement.
Recommandations de Montage & Restauration :
Dissipation thermique : Le module dégage de la chaleur et nécessite obligatoirement l'application d'une pâte thermique fraîche et un serrage correct sur son radiateur lors du remontage. L'utilisation d'un support adapté ou un brasage soigné des broches de forte section est indispensable.
