Pont redresseur monophasé à 4 branches au sélénium (Selen Gleichrichter / Selenium Bridge Rectifier / Selen-Brückengleichrichter) de référence constructeur B50/40-1,5 (B50/40-1.5 / code de fabrication usine PH11a22/2 / variante de série Siemens B50/40) fabriqué en Allemagne par Siemens & Halske (Siemens AG), conçu pour les spécialistes de la restauration de radios à lampes/tubes, platines vinyles anciennes, amplificateurs à tubes vintage, chargeurs de batterie historiques, projecteurs de cinéma et collectionneurs d'électronique d'époque.

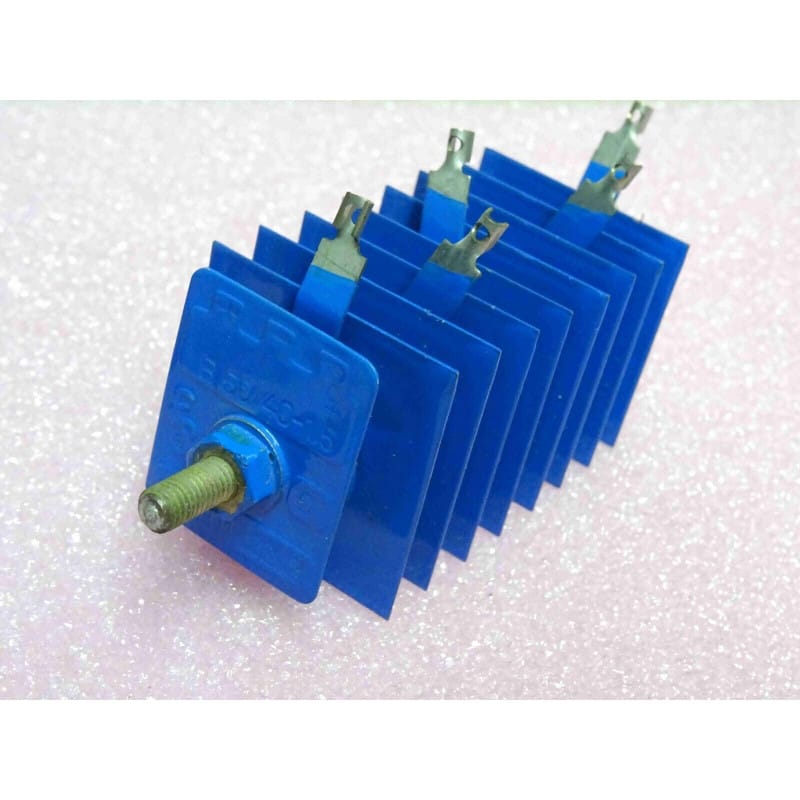

Le composant Siemens B50/40-1,5 est un redresseur de Graetz historique à plaques de sélénium montées en empilement compact avec boîtier métallique ou ailettes de refroidissement externes. Spécifiquement calibré selon la nomenclature allemande standard (B = Brückenschaltung / Pont de Graetz, 50 = 50 V AC max en entrée, 40 = 40 V DC max en sortie, 1,5 = 1,5 A nominal en continu), il supporte une tension alternative d'entrée maximale (VRMS) de 50 V AC, délivre une tension continue redressée nominale de 40 V DC, fournit un courant continu nominal (Id / IO) de 1,5 A sous convection naturelle, et présente la caractéristique d'auto-cicatrisation propre à la technologie sélénium en cas de surtension transitoire.
Véritable Technologie Sélénium Siemens d'Origine (Selen-Gleichrichter) :
Composant historique authentique indispensable pour préserver la conformité d'origine des châssis radio et audio des années 1950 à 1970 sans modifier l'impédance de source.
Nomenclature Standard Claire (B50/40-1,5) :
B = Pont de Graetz monophasé (4 branches)
50 = Tension alternative maximale d'entrée (50 V AC efficaces)
40 = Tension continue nominale de sortie (40 V DC)
1,5 = Débit en courant continu de 1,5 A
Comportement Doux & Chute de Tension Spécifique au Sélénium :
Présente une résistance interne plus élevée que le silicium (chute de tension directe globale de ~2 V à 4 V par branche selon charge), évitant la surtension sur les condensateurs de filtrage et tubes d'origine.
Capacité d'Auto-Cicatrisation (Self-Healing) :
Les cellules au sélénium absorbent les micro-pointes de tension transitoires sans court-circuit destructif immédiat.
Format Robuste avec Cosses / Broches à Souder :
Connexions franches par cosses perforées ou broches rigides repérées.
État : Pièce neuve de stock d'époque (NOS / New Old Stock Genuine Siemens), plaques et cosses étamées propres sans corrosion, jamais mise sous tension.
Identification des 4 Bornes & Repérage :
Borne Positive (+ ou pastille rouge) : Sortie du pôle continu positif relié au premier condensateur électrolytique de filtrage.
Borne Négative (- ou pastille noire) : Sortie du pôle continu négatif (masse châssis ou rail négatif).
Bornes Alternatives (~ et ~ ou pastilles jaunes) : Entrées alternatives reliées aux deux extrémités de l'enroulement secondaire du transformateur d'alimentation (jusqu'à 50 V AC).
Contrôle Rapide au Multimètre (Mode Test Diode) :
La chute de tension d'une cellule sélénium étant plus élevée qu'une diode silicium (environ 0,8 V à 1,2 V par plaque en série), un multimètre numérique moderne peut afficher une valeur comprise entre 0,9 V et 1,8 V par branche en direct.
En sens inverse : affichage circuit ouvert (0L).
En cas de composant stocké très longtemps, procéder à une remise sous tension progressive (reformage doux sous variac ou avec une ampoule série de protection) pour restaurer la couche barrière sélénium sans dégagement d'odeur caractéristique d'ail/soufre.
Domaines d'Application Clés en Atelier :
Restauration de Postes Radio & Meubles Hi-Fi Allemands (Années 50-70) : Remplacement conforme d'origine sur châssis Grundig, Saba, Telefunken, Nordmende, Graetz et Philips.
Circuits de Chauffage Filament & Polarisation DC : Redressement propre pour l'alimentation continue des filaments de préamplification (réduction du ronflement 50 Hz).
Alimentations de Moteurs de Tourne-Disques & Magnétophones Vintage : Fourniture de rails DC 24 V à 36 V régulés ou filtrés.
Consignes de Montage & Remplacement Moderne :
Conserver un espace suffisant autour du redresseur pour permettre la circulation d'air entre les plaques métalliques.
Si un technicien choisit de le remplacer par un pont silicium moderne (type W01G ou KBPC), il est impératif d'ajouter une résistance série de compensation (typiquement 2,2 à 4,7 Ohms / 5 W) pour recréer la chute de tension interne du sélénium et éviter une surtension en sortie.
Composants Électroniques & Semi-conducteurs Vintage / Fabricant Historique : SIEMENS & HALSKE / SIEMENS AG (Made in Germany) / Référence Constructeur : B50/40-1,5 (Variantes : B50/40-1.5 / B 50 / 40 - 1.5 / Code usine : PH11a22/2 / Série Siemens Selen Gleichrichter B50) / Type de Composant : Pont redresseur monophasé de Graetz au sélénium (Selenium Bridge Rectifier / Selen-Brückengleichrichter) / Tension Alternative d'Entrée Max (VRMS) : 50 V AC / Tension Continue Redressée Nominale (VDC) : 40 V DC / Courant Continu Moyen Nominal (Id / IO) : 1,5 A / Boîtier Mécanique : Empilement de plaques sélénium à ailettes de refroidissement avec axe central et cosses à souder / Température Max de Fonctionnement : +75°C / État : Neuf de stock d'époque d'origine (NOS / New Old Stock Genuine Siemens), cosses étamées propres sans corrosion, jamais soudé. Composant de collection très recherché pour la restauration conforme et authentique de radios à lampes, amplificateurs audio vintage, platines tourne-disques et alimentations historiques allemandes.
