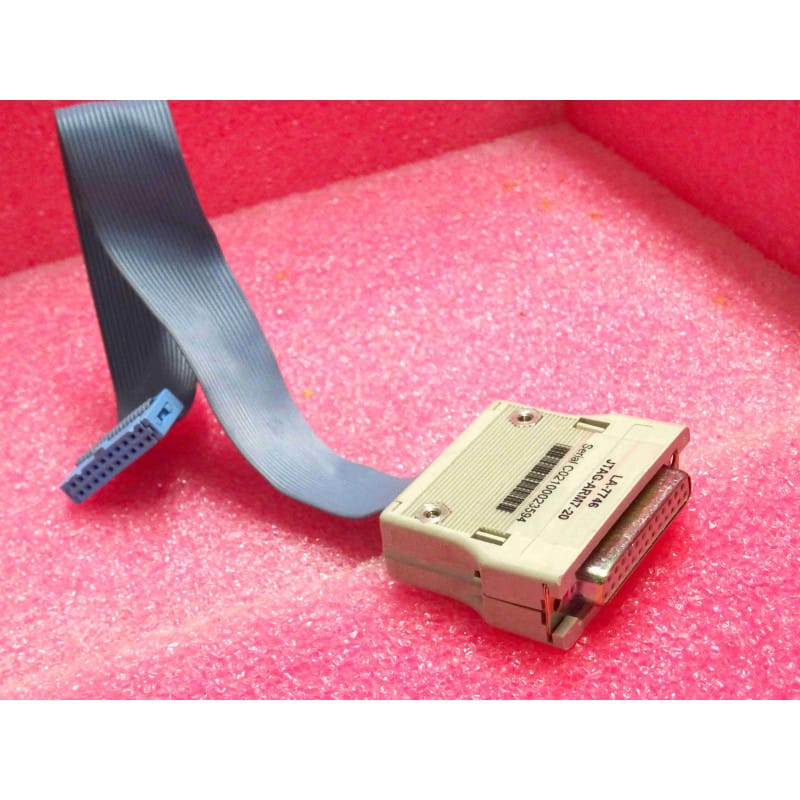

Ce câble d'interface et d'émulation matérielle d'origine constructeur Lauterbach GmbH (Référence : LA-7746 / LA7746 – Modèle : JTAG-ARM7-20) est spécialement conçu pour relier les sondes et modules d'émulation de la gamme TRACE32 (PowerDebug / PowerTrace) aux cibles embarquées équipées de processeurs à cœur ARM7 (ARM7TDMI, ARM7EJ-S) et architectures compatibles.
Constitué d'une nappe plate blindée / multiconductrice souple, il est équipé d'un connecteur Sub-D 25 broches femelle (DB25F) côté sonde Lauterbach et d'un connecteur femelle 2 rangées x 10 voies au format HE10 (20 points au pas de 2,54 mm) avec détrompeur central côté carte cible (Target), respectant le brochage standard JTAG ARM 20 broches. Ce câble assure la transmission rapide et intègre des signaux de contrôle (TCK, TMS, TDI, TDO, nTRST, nSRST, VTref, etc.) pour le débogage temps réel, le flashage et le traçage matériel. Matériel d'occasion en très bon état d'usage et fonctionnel.
Standard Industriel ARM 20 Broches : Se connecte directement sur l'embase HE10 mâle 20 points présente sur la quasi-totalité des cartes d'évaluation et prototypes intégrant des architectures ARM7.
Détection de Tension Cible (VTref) : Réfère automatiquement les niveaux logiques de la sonde TRACE32 à la tension réelle de l'étage E/S de la carte cible pour une synchronisation sans gigue (jitter).
Fiabilité Mécanique & Électrique : Nappe renforcée avec mise à la masse intercalée pour limiter les réflexions de signal sur l'horloge rapide TCK et fiabiliser les sessions de débogage prolongées.
Mise sous Tension : Relier toujours le connecteur HE10 20 broches sur la carte cible avant la mise sous tension de celle-ci et de la sonde TRACE32, afin d'éviter tout choc électrostatique sur les broches du cœur ARM.
Orientation du Détrompeur : Vérifier l'alignement de l'ergot détrompeur central sur l'embase HE10 pour respecter l'orientation de la broche 1 repérée sur la nappe.
Outil de Développement & Débogage / Fabricant : LAUTERBACH TRACE32 / Référence : LA-7746 (JTAG-ARM7-20) / Connectique : Sub-D 25 Femelle vers HE10 20 points Femelle (Pas 2,54 mm) / Compatibilité : Cœurs ARM7 / État : Occasion (Très bon état).
