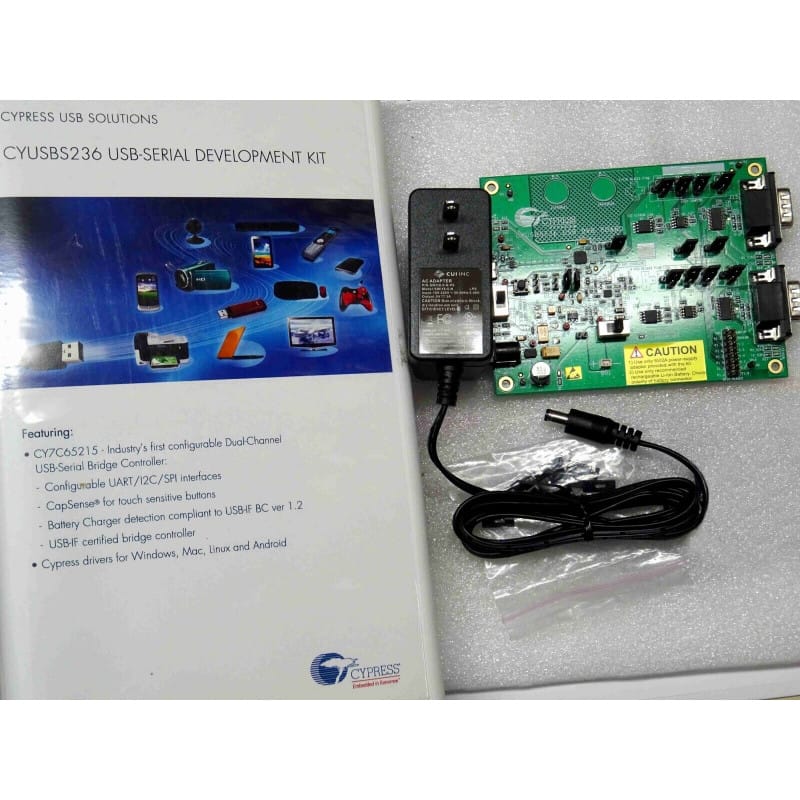

Ce kit d'évaluation et de prototypage officiel (Cypress USB-Serial Dual Channel Development Kit), référencé sous le code constructeur CYUSBS236 par Cypress Semiconductor (Infineon Technologies), est conçu pour développer, tester et intégrer des passerelles de communication USB vers liaisons séries et périphériques basées sur le contrôleur CY7C65215.
Ce composant matériel (Full Speed USB Serial Dual Channel Bridge) assure la conversion transparente d'un port USB hôte en deux canaux de communication série configurables de manière totalement indépendante (UART, I2C, SPI, JTAG), tout en intégrant des entrées pour touches sensitives capacitives CapSense et la gestion de charge de batterie (BCD - Battery Charger Detection v1.2). La carte dispose d'embases de test standard au pas de 2,54 mm, de cavaliers de réglage de niveaux de tension logique (1,8 V à 5 V) et d'un support logiciel multiplateforme complet (Windows, macOS, Linux et Android). Matériel neuf en boîte d'origine. Attention : le bloc secteur fourni possède une fiche secteur format USA (type A) sans adaptateur pour prise française, mais la carte peut également être auto-alimentée directement par le port USB du PC.
Contrôleur Double Canal Polyvalent : Permet d'exploiter simultanément deux liaisons série distinctes (par exemple une liaison console UART et un bus capteur I2C/SPI).
Détection de Chargeur & CapSense : Intègre les pistes de test pour valider des interfaces tactiles capacitives sans ajout de circuit logique supplémentaire.
Large Compatibilité OS : Pilotes certifiés et utilitaire de configuration logicielle (Cypress USB-Serial Configuration Utility) disponibles pour Windows, macOS, Linux et Android.
Gestion Multi-Niveaux Logiques : Simplifie l'interfaçage direct avec des microcontrôleurs alimentés en basse tension (1,8 V / 3,3 V) sans convertisseur de niveau externe.
Applications Recommandées :
Prototypage & R&D : Développement d'interfaces de communication pour cartes à microcontrôleurs (ARM Cortex, AVR, PIC, FPGA).
Bancs de Diagnostic & Programmation : Liaison d'atelier pour le flashage et le monitoring de circuits via bus I2C, SPI ou port série.
Émulation de Claviers / Boutons Tactiles : Évaluation des performances et réglage de sensibilité des boutons CapSense.
Conseils d'Atelier & Mise en Service :
Alimentation par le Bus USB : Pour la plupart des développements sur établi, le raccordement direct au port USB du PC suffit pour alimenter l'ensemble de la carte sans utiliser le bloc secteur US.
Usage du Bloc Externe : En cas d'utilisation du bloc d'alimentation externe fourni, prévoir un adaptateur mécanique prise USA vers fiche murale française standard.
Utilitaire de Configuration : Télécharger la suite logicielle Cypress USB-Serial pour affecter les modes de fonctionnement des canaux (UART/I2C/SPI) et programmer les descripteurs USB de la puce.
Équivalences Directes / Outils Similaires :
FTDI FT2232H Mini-Module, Silicon Labs CP2105-EK, Microchip MCP2221A Breakout Module, Cypress CYUSBS234.
Outils de Développement & Interfaces USB / Fabricant : Cypress / Réf : CYUSBS236 / IC : CY7C65215 / Fonctions : Pont USB 2 canaux vers UART, I2C, SPI, JTAG + CapSense & BCD / Alimentation : USB ou bloc USA / État : Neuf.
