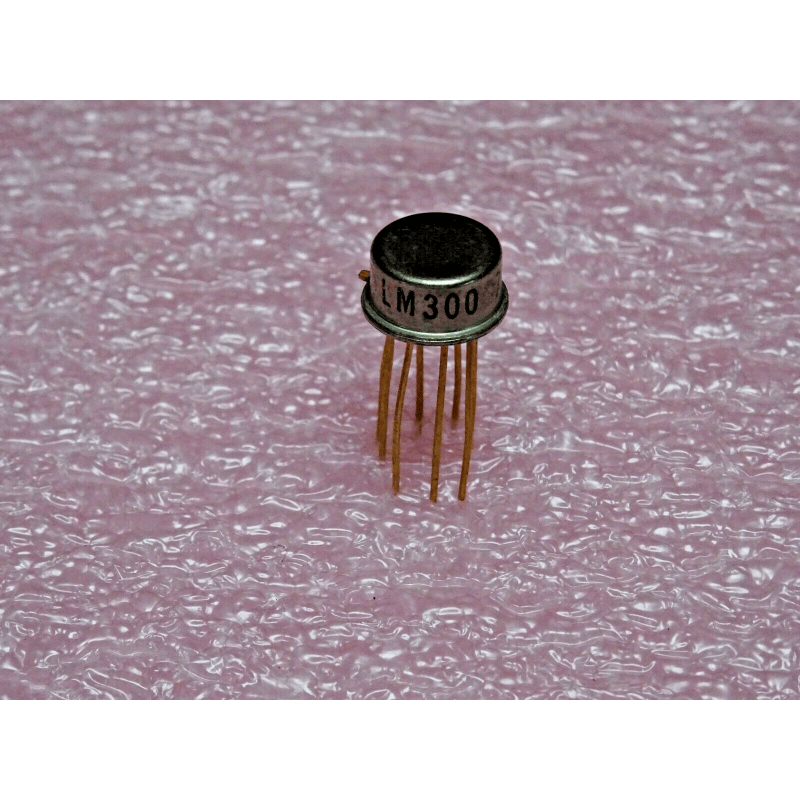

Le LM300 (souvent écrit ci LM300 ou ic LM 300) est un circuit intégré régulateur de tension linéaire ajustable, fabriqué historiquement par National Semiconductor (désormais intégré à Texas Instruments).
Ce composant classique de l'électronique analogique est conçu pour fournir une tension de sortie réglable sur une plage allant de +2V à +30V, avec une architecture bipolaire robuste. Il est généralement utilisé dans les alimentations stabilisées de laboratoire ou les cartes électroniques nécessitant une régulation précise de tension continue.
Fabricant : National Semiconductor (Texas Instruments).
Fonction : Régulateur de tension linéaire ajustable (Adjustable Voltage Regulator).
Plage de Régulation : De +2V à +30V en sortie.
Technologie : Bipolaire (Bi-Polar Linear IC).
Domaine d'application : Alimentations stabilisées ajustables, circuits de polarisation et gestion d'énergie pour équipements électroniques analogiques.
Repérage & Intégration :
Environnement : Ce type de régulateur linéaire nécessite des condensateurs de filtrage et de découplage (en entrée et en sortie) pour éviter les oscillations auto-entretenues.
Dissipation thermique : Selon le courant débité et la chute de tension (différence entre l'entrée et la sortie), le boîtier peut nécessiter un radiateur adapté pour éviter la surchauffe thermique.
Diagnostic Express (Absence de régulation ou tension de sortie effondrée) :
Symptômes Courants en Atelier :
La tension de sortie reste bloquée au maximum (tension d'entrée brute) ou tombe à zéro : Composant claqué suite à un court-circuit en sortie ou à un dépassement de la tension maximale admissible.
Chauffe excessive du boîtier : Surcharge en courant sur la sortie ou court-circuit franc vers la masse.
Mesures sous tension (au multimètre) :
Contrôle de l'entrée : Vérifier la présence de la tension continue brute non régulée sur la broche d'entrée.
Contrôle de la sortie et de l'ajustement : Mesurer la tension sur la broche de sortie ainsi que sur la broche de réglage (ajustement de tension par pont diviseur résistif).
Recommandations de Montage :
Dissipation : Veiller à appliquer de la pâte thermique si le composant est monté sur un dissipateur métallique.
Précautions ESD : Manipuler le circuit en respectant les règles fondamentales de protection contre les décharges électrostatiques.
