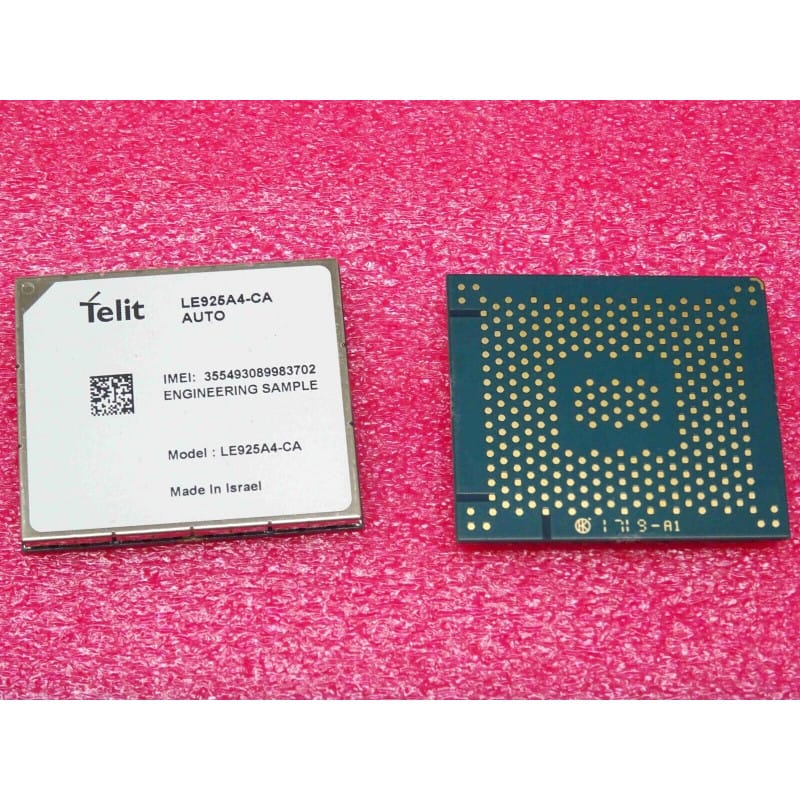

Le Telit LE925A4-CA (souvent identifié comme un échantillon de laboratoire ou de pré-série "Engineering Sample") est un module de communication cellulaire multiprotocole, fabriqué par Telit (aujourd'hui Telit Cinterion).
Ce composant de communication M2M / IoT est conçu pour assurer une connectivité cellulaire multi-technologies (GSM, WCDMA et LTE FDD), optimisé spécifiquement pour la variante géographique et les bandes de fréquences du Canada (suffixe -CA). En tant qu'échantillon d'ingénierie, il est principalement destiné aux phases de prototypage, de tests de certification et de validation matérielle en laboratoire avant le lancement de productions en série.
Fabricant : Telit.
Fonction : Module cellulaire multiprotocole (GSM / WCDMA / LTE FDD Cellular Module).
Domaine d'application : Développement, prototypage et tests d'intégration pour des équipements IoT industriels et des systèmes de télécommunication ciblant le marché canadien.
Signification de la référence :
LE925A4 : Série de modules cellulaires avancés de la gamme Telit.
-CA : Suffixe indiquant la variante géographique ciblée (Canada / Canadian market).
Mention "Engineering Sample" : Indique qu'il s'agit d'un matériel de développement ou de pré-série, soumis à des limitations logicielles ou réservé aux bancs d'essai.
Performances clés :
Compatibilité multi-réseaux : Rétrocompatibilité assurée entre les réseaux LTE FDD haut débit, la 3G (WCDMA) et les réseaux 2G (GSM) de repli.
Intégration flexible : Conçu pour s'intégrer sur des cartes de développement ou des prototypes électroniques sur mesure.
Repérage & Précautions d'Usage (Échantillon d'Ingénierie) :
Statut du composant : Les versions "Engineering Sample" peuvent comporter des versions de firmware spécifiques ou provisoires. Il est recommandé de vérifier la compatibilité des firmwares avec les outils de flashage officiels de Telit avant toute intégration définitive.
Connexions et RF : Comme les autres modules de la gamme, le routage des antennes cellulaires (50 ohms) et la stabilité de l'alimentation électrique lors des pics de transmission restent critiques pour éviter les déconnexions.
Diagnostic Express (Tests et mise en route sur banc) :
Symptômes Courants en Atelier :
Le module ne répond pas aux commandes AT de base : Vitesse de port série (baud rate) mal configurée ou absence de tension d'alimentation stable sur les broches VCC du module.
Refus d'enregistrement réseau : Inadéquation entre les bandes de fréquences de la variante canadienne (-CA) et les signaux de test disponibles localement, ou carte SIM de test non provisionnée.
Mesures et contrôles (via commandes AT) :
Vérification de la version : Interroger le module avec la commande ATI ou AT+GMR pour identifier précisément la version du firmware de l'échantillon d'ingénierie.
État de la carte SIM : Valider l'insertion et l'initialisation de la SIM via AT+CPIN?.
Recommandations de Montage :
Support de développement : Utiliser préférentiellement une carte d'évaluation ou un support adapté pour manipuler l'échantillon sans risquer d'endommager les pistes ou les micro-connexions du boîtier.
Précautions ESD : Manipuler ce module en respectant scrupuleusement les consignes de protection contre les décharges électrostatiques.
