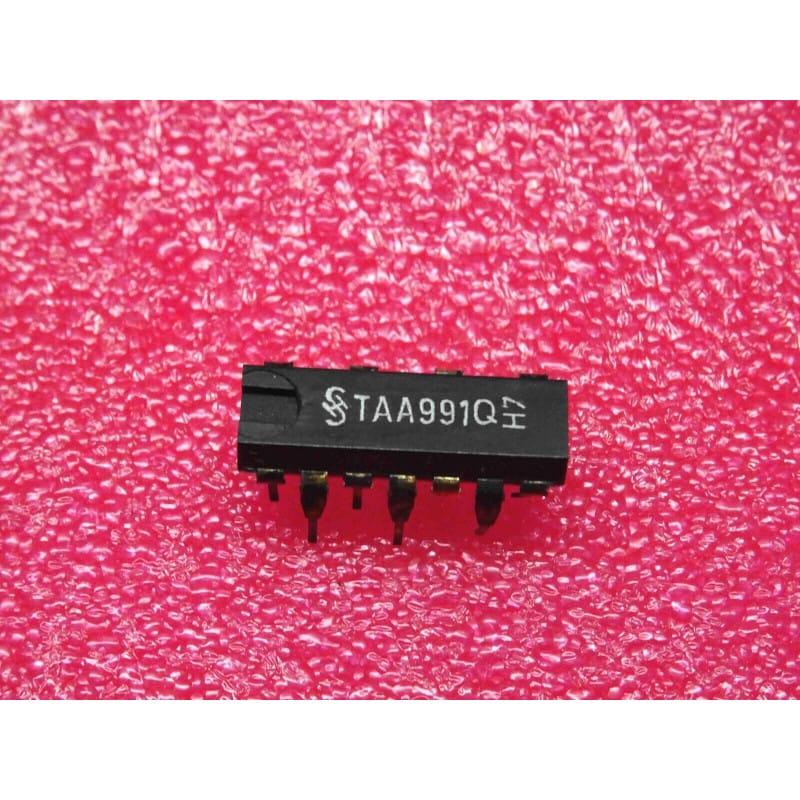

Le TAA991Q (souvent écrit ci TAA 991 Q ou ic TAA991Q) est un circuit intégré linéaire spécialisé dans le traitement de la fréquence intermédiaire (FI / IF) pour les récepteurs radio AM et FM, fabriqué historiquement par Siemens.
Ce composant classique des récepteurs radio analogiques regroupe les étages d'amplification, de limitation et de détection indispensables pour traiter le signal issu du mélangeur haute fréquence avant la restitution audio. Il est logé dans un boîtier plastique en ligne à quatre rangées ou à broches espacées de type QIP-14 (Quad In-line Package à 14 broches).
Fabricant : Siemens.
Fonction : Amplificateur et système de Fréquence Intermédiaire AM/FM (AM/FM IF System).
Boîtier : QIP-14 (Boîtier plastique à 14 broches).
Signification de la référence :
TAA991 : Référence de base du circuit intégré linéaire radio de Siemens.
Q : Suffixe désignant le type de boîtier spécifique (QIP - Quad In-line Package).
Performances clés :
Double fonction AM/FM : Intègre les blocs de traitement adaptés aux exigences de la modulation d'amplitude (détection d'enveloppe) et de la modulation de fréquence (limiteur et discriminateur).
Repérage & Broches Clés (Boîtier QIP-14) :
Repérage : L'encoche ou le détrompeur sur le boîtier indique la position de la broche 1. Les broches en boîtier QIP disposent souvent d'un double pas alterné facilitant l'insertion sur le circuit imprimé.
Environnement Haute Fréquence : Les circuits FI manipulent des signaux sensibles (généralement 455 kHz en AM et 10,7 MHz en FM). Le câblage et les composants associés (filtres céramiques, transformateurs FI / discriminateurs en quadrature) doivent être positionnés au plus près sans boucles de masse parasites.
Diagnostic Express (Absence de réception radio, son muet ou saturation de la FI) :
Symptômes Courants en Atelier :
Le récepteur ne capte plus aucune station en FM ou en AM, ou le signal reste totalement silencieux malgré un grésillement de l'amplificateur audio : Panne interne du circuit TAA991, désaccord des transformateurs FI, ou défaut d'alimentation VCC.
Chauffe anormale du boîtier : Court-circuit interne sur l'alimentation principale.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur la broche dédiée du circuit.
Vérification du signal : Suivre le signal FI à l'aide d'une sonde d'oscilloscope haute impédance (ou d'une sonde RF) pour valider l'amplification à travers les étages d'entrée et de sortie du circuit.
Recommandations de Montage :
Support adapté : L'utilisation d'un support adapté au format du boîtier est conseillée si la géométrie des broches le permet, bien que ce type de composant ancien soit souvent soudé directement sur les tuners de radio.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
