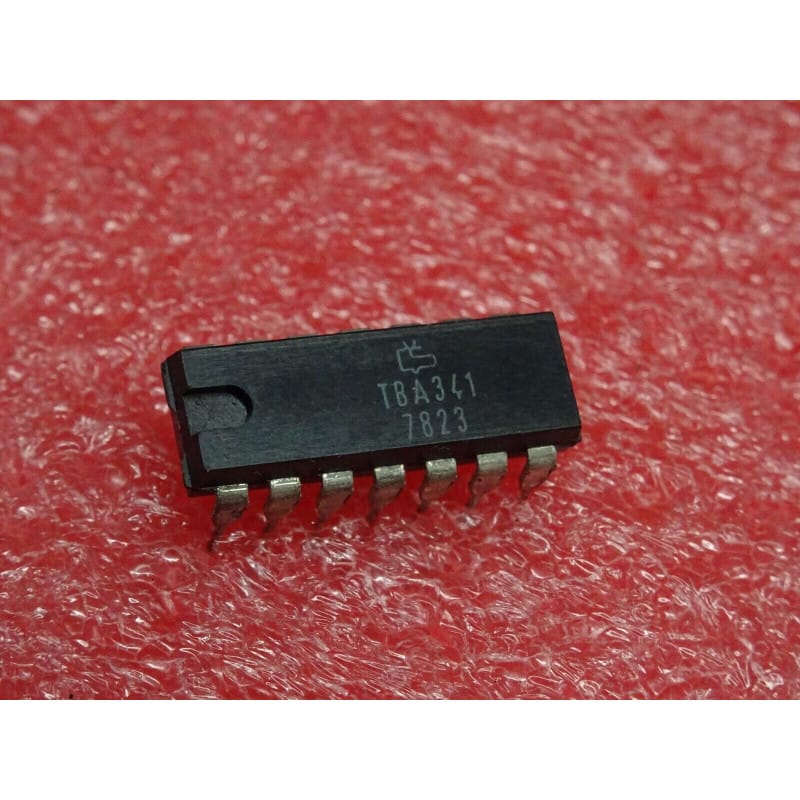

Le TBA341 (souvent écrit TBA 341) est un circuit intégré linéaire spécialisé combinant un double amplificateur opérationnel et un amplificateur large bande (Dual OpAmp, Wideband Amplifier), fabriqué historiquement par Sescosem (la division semi-conducteurs de Thomson-CSF).
Ce composant est conçu pour des applications analogiques nécessitant à la fois de bonnes performances en amplification de signal et une large bande passante dans les équipements de mesure, de communication ou de traitement du signal de l'ère analogique. Il est logé dans un boîtier traversant à 14 broches de type DIP-14.
Fabricant : Sescosem (Thomson).
Fonction : Double amplificateur opérationnel et amplificateur large bande (Dual Operational Amplifier, Wideband Amplifier).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
TBA341 : Référence de base du circuit linéaire de la gamme européenne standard.
Performances clés :
的双 architecture (Double structure) : Intègre plusieurs sections d'amplification au sein du même boîtier pour optimiser l'encombrement sur les cartes analogiques complexes.
Bande passante élargie : Conçu pour traiter des signaux dynamiques avec un temps de réponse rapide et une bonne stabilité en régime linéaire.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : En raison de la large bande passante de ce type de composant, veillez à un découplage soigné des alimentations (+VCC et -VCC) au plus près des broches du boîtier pour éviter tout risque d'oscillation parasite ou d'accrochage haute fréquence.
Diagnostic Express (Défaut de gain, saturation ou absence de signal) :
Symptômes Courants en Atelier :*
La sortie d'un des canaux reste collée au rail d'alimentation, le signal est écrêté ou l'étage amplificateur est muet : Claquage interne d'une jonction suite à une surtension, défaut sur les alimentations symétriques ou coupure dans la boucle de contre-réaction.
Chauffe anormale du boîtier : Court-circuit interne sur les rails d'alimentation.
Mesures sous tension (au multimètre / oscilloscope) :*
Contrôle de l'alimentation : S'assurer de la présence, de la symétrie et de la stabilité des tensions d'alimentation sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope les tensions continues au repos sur les entrées et sorties (qui doivent être proches de zéro volt en alimentation symétrique) et valider le facteur d'amplification dynamique.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.
Précautions ESD : Manipuler ce circuit intégré linéaire en respectant les règles de base contre les décharges électrostatiques.
