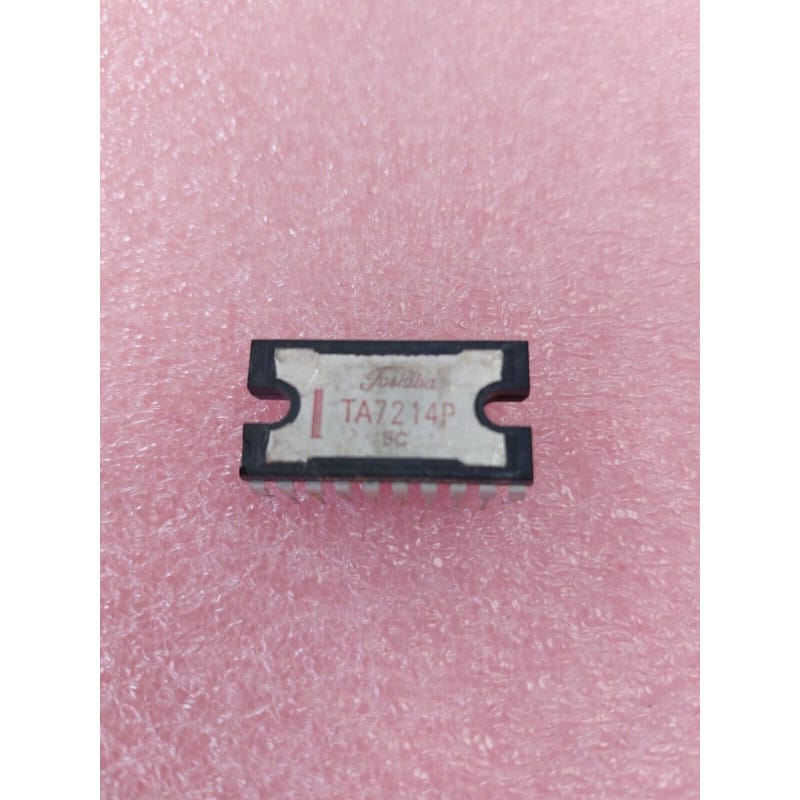

Le TA7214P (souvent écrit TA7214P) est un double amplificateur de puissance audio (dual channel AF power amplifier), fabriqué historiquement par Toshiba.
Ce composant monolithique est conçu pour délivrer une amplification audio de forte puissance dans les équipements grand public et professionnels (tels que les téléviseurs, les autoradios, les chaînes hi-fi compactes ou les amplificateurs de sonorisation). Il est directement équivalent au NTE1273. Il est logé dans un boîtier SIP-12 (Single In-line Package à 12 broches) doté d'une semelle métallique ou d'une languette pour fixation sur radiateur.
Fabricant : Toshiba.
Fonction : Double amplificateur de puissance audio (Dual Channel Audio Frequency Power Amplifier).
Boîtier : SIP-12 (boîtier en ligne à 12 broches avec semelle thermique).
Équivalence directe : NTE1273.
Performances clés :
Architecture double canal (Stéréo) : Permet d'amplifier deux voies audio indépendantes dans un seul boîtier compact.
Protections intégrées : Intègre généralement des circuits de protection contre les surcharges thermiques et les courts-circuits de sortie pour éviter la destruction du composant.
Repérage & Broches Clés (Boîtier SIP-12) :
Repérage : L'orientation du boîtier se fait de gauche à droite en lisant la face avant, la broche 1 étant située à l'extrême gauche. La fixation sur un radiateur en aluminium avec de la pâte thermique et un isolant (si la semelle n'est pas à la masse) est impérative.
Alimentation : Ce type d'amplificateur fonctionne généralement sous une tension d'alimentation simple ou symétrique relativement élevée selon la puissance de sortie visée.
Diagnostic Express (Distorsion audio, son absent ou craquements) :
Symptômes Courants en Atelier :
Un canal muet ou distorsion sévère sur l'une des voies : Étage de sortie interne grillé suite à une impédance de haut-parleur inadaptée ou à un court-circuit sur la ligne de haut-parleur.
Chauffe excessive du boîtier au repos : Oscillations parasites ou défaut de découplage sur les alimentations.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension d'alimentation principale sur la broche VCC.
Vérification du point milieu : Mesurer la tension continue sur les broches de sortie (vers les haut-parleurs via les condensateurs de liaison) : elle doit idéalement se situer à environ la moitié de la tension d'alimentation en configuration asymétrique.
Recommandations de Montage :
Dissipation thermique : Ne jamais alimenter ce circuit sans l'avoir solidement fixé sur son radiateur thermique. Le non-respect de cette consigne entraîne une mise en sécurité thermique immédiate ou la destruction définitive de la puce.
Condensateurs de découplage : S'assurer de la bonne santé des condensateurs électrochimiques de filtrage d'alimentation et de liaison situés à proximité immédiate pour éviter les ronflements secteur et les instabilités.
