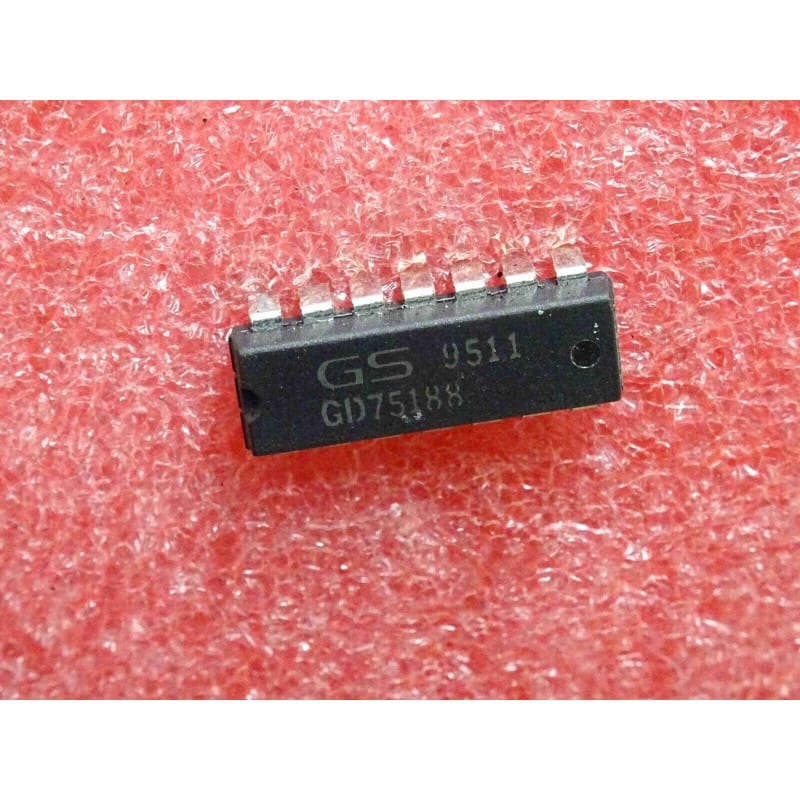

Le GD75188 (de la marque GS Microelectronics / GoldStar) est un circuit intégré monolithique d'époque logeant quatre émetteurs de ligne (Line Drivers) indépendants. Présenté dans un boîtier plastique double en ligne à 14 broches (DIP14), ce composant d'origine authentique et neuf de stock (NOS) est l'équivalent direct et standard des célèbres références SN75188 (Texas Instruments), MC1488 / MC1488N / MC1488P (Motorola) et DS1488N (National Semiconductor).
Conçu spécifiquement pour assurer l'interfaçage physique entre les niveaux logiques TTL/DTL d'un système (comme un microcontrôleur ou un processeur d'époque) et les niveaux de tension requis par la norme de communication série RS-232-C (liaison modem V.24), le GD75188 de chez GS Microelectronics convertit des signaux logiques standards de 5V en signaux bipolaires de forte amplitude (généralement compris entre -9V et +9V). On le retrouve systématiquement à l'étage de communication des ordinateurs rétro, des cartes mères PC d'époque (gestion des ports COM), des terminaux industriels, des modems RTC et des programmateurs d'EPROM des années 80 et 90.
Quadruple Émetteur (4 Canaux) : Permet de gérer simultanément jusqu'à quatre lignes de contrôle ou de données RS-232 (ex: TXD, DTR, RTS) avec une seule puce.
Compatibilité Totale SN75188 & MC1488 : S'insère en lieu et place de n'importe quelle puce équivalente standard de format DIP14, facilitant grandement la maintenance de cartes d'époque.
Contrôle de la vitesse de transition (Slew Rate) : Permet de limiter la vitesse de commutation à l'aide de petits condensateurs externes pour réduire le rayonnement électromagnétique et diaphonique sur les câbles série longs.
Le diagnostic classique "Port COM muet, erreur de communication ou blocage des signaux de contrôle" :
Absence complète de transmission de données ou signaux bloqués : Les puces d'interface série comme le GD75188 sont en ligne directe avec l'extérieur (les broches du connecteur DB9 ou DB25). Elles subissent de plein fouet les décharges électrostatiques (ESD) lors du branchement à chaud des câbles ou les retours de masse. Si un ou plusieurs canaux sont détruits, la ligne associée restera bloquée à un niveau fixe de tension, empêchant tout dialogue. Le remplacement par cet émetteur NOS d'origine GS Microelectronics résout le problème.
Le piège des tensions d'alimentation d'époque : Contrairement aux récepteurs associés (type 75189 / MC1489) qui fonctionnent sur un simple +5V, le GD75188 nécessite des rails d'alimentation bipolaires positifs et négatifs (généralement +12V et -12V, ou au minimum +/-9V) pour pouvoir délivrer les niveaux RS-232 standard (le niveau bas devant être inférieur à -3V et le niveau haut supérieur à +3V). Si le rail négatif -12V de l'alimentation d'époque est en panne, l'émetteur ne pourra plus émettre de signal négatif et la transmission série échouera.
Vérification de la broche de sélection ou des entrées logiques : Mesurez les tensions d'entrée TTL (provenant du contrôleur UART d'époque). Si les signaux d'entrée alternent correctement entre 0V et 5V, mais que les sorties RS-232 correspondantes ne basculent pas, la puce est HS.
Précautions d'installation et de montage :
En raison de sa position d'interface "frontière" soumise aux agressions extérieures, il est fortement recommandé d'installer un support de précision tulipe au format DIP14 sur la carte mère d'époque. Cela vous évitera d'appliquer un stress thermique inutile au silicium du composant NOS lors du brasage, tout en vous permettant de remplacer très facilement le composant dans le futur si une nouvelle décharge électrostatique accidentelle venait à endommager le port série. Nettoyez parfaitement le circuit imprimé à l'alcool isopropylique pur après intervention.
