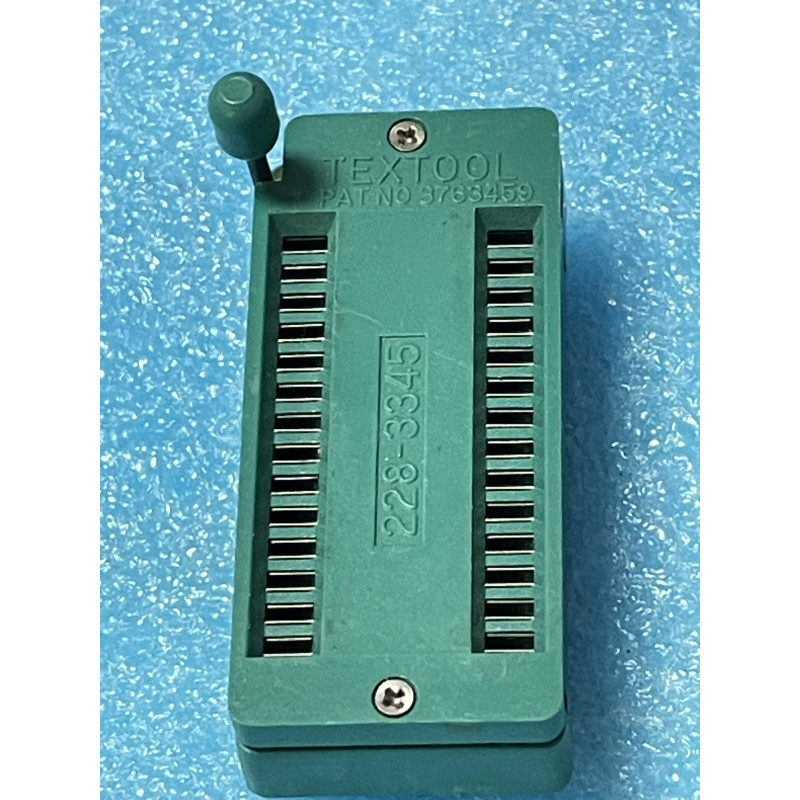

Le Textool 228-3345 est un support à insertion nulle (ZIF - Zero Insertion Force) à 28 broches, fabriqué historiquement par 3M / Textool.
Ce composant d'atelier de référence permet d'insérer et de retirer instantanément des circuits intégrés en boîtier DIP-28 (comme les mémoires EPROM 2764, 27128, 27256, microcontrôleurs ou circuits logiques complexes) sans exercer la moindre contrainte mécanique sur leurs broches. En actionnant le levier latéral, les contacts internes s'ouvrent pour laisser glisser le circuit sans frottement ; en relâchant le levier, les contacts se referment fermement sur les broches. Il est indispensable pour les programmateurs, les bancs de test et les postes de prototypage ou de diagnostic rapide.
Fabricant / Référence : Textool (3M) - Modèle 228-3345.
Fonction : Support ZIF (Zero Insertion Force) pour circuits intégrés.
Format compatible : Boîtier DIP à 28 broches (Double in-line package au pas standard de 2,54 mm / 0.1 pouce, avec espacement inter-rangées standard).
Technologie de contact : Leviers mécaniques à came actionnant des contacts dorés à double frottement pour une fiabilité de connexion optimale.
Performances clés :
Protection des composants : Évite totalement de tordre ou de casser les broches fragiles des circuits complexes ou anciens lors des manipulations répétées (lectures, programmations, tests croisés).
Durabilité élevée : Conçu pour supporter des milliers de cycles d'ouverture et de fermeture sans perte de pression de contact.
Manipulation & Insertion du Circuit DIP-28 :
Ouverture : Soulever délicatement le levier latéral du support en position verticale (ouverte) pour écarter les mâchoires de contact internes.
Insertion : Déposer le circuit intégré DIP-28 dans les rainures en veillant au sens de la broche 1 (généralement repérée par l'encoche du support ou du boîtier). Le circuit doit descendre de lui-même par son propre poids sans aucune résistance.
Verrouillage : Rabattre le levier à plat pour serrer mécaniquement les contacts dorés sur l'ensemble des 28 broches du circuit.
Maintenance & Entretien :
Nettoyage : Si des faux contacts sporadiques apparaissent lors des lectures ou programmations (erreurs de checksum), nettoyer délicatement les lamelles internes à l'aide d'une brosse fine imbibée d'alcool isopropylique.
Précautions mécaniques : Ne jamais forcer sur le levier de came si un composant est mal positionné dans les rails pour ne pas fausser le mécanisme interne de serrage.
