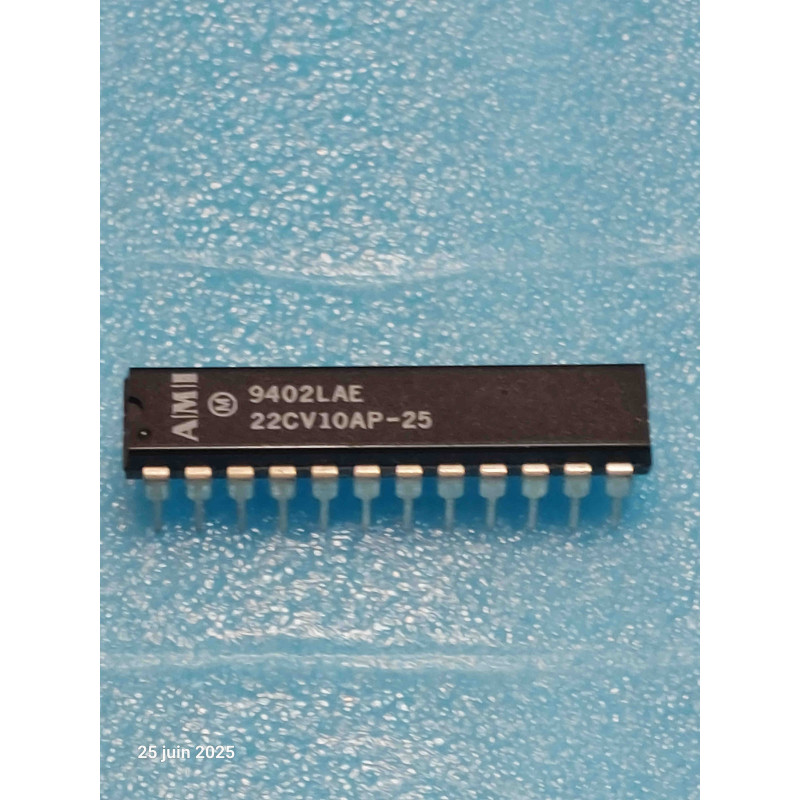

Le 22CV10AP-25 est un circuit logique programmable d'époque (PLD), développé à l'origine par ICT (International CMOS Technology) et fabriqué sous licence par AMI (American Microsystems, Inc.). Logé dans un boîtier DIP24 standard (600 mils / large), ce composant est une matrice logique programmable universelle (généralement désignée sous le standard 22V10).
La particularité de la série CV (CMOS Versatile) par rapport aux PAL bipolaires classiques d'époque réside dans l'utilisation d'une technologie CMOS effaçable électriquement (similaire aux GAL de Lattice). Le suffixe -25 indique un temps de propagation maximal de 25 ns (nanosecondes) et le P spécifie le boîtier plastique. C'est une pièce New Old Stock (NOS) très recherchée pour le dépannage de vieux ordinateurs, de cartes mères d'arcade (gestion du décodage d'adresses) ou d'automates industriels des années 80/90.
Note technique :
Architecture Flexible (Macrocellules) : Le 22CV10 possède jusqu'à 22 entrées possibles et 10 sorties. Chaque bloc de sortie est associé à une macrocellule programmable par fusible ou cellule EEPROM, permettant de configurer chaque broche de sortie indépendamment en mode combinatoire (logique pure) ou séquentiel (avec bascule synchrone D pour les registres et compteurs).
Consommation Réduite : Grâce à sa structure CMOS, le 22CV10AP consomme une fraction de l'énergie requise par les anciens PAL de type bipolaire (comme les PAL22V10 d'origine MMI ou AMD qui chauffaient énormément en fonctionnement).
Conseils Pro :
Le piège de la programmation (Algorithme d'écriture spécifique) : Si vous devez graver ce composant NOS pour remplacer une puce défectueuse, attention à votre programmateur d'atelier (ex: TL866 ou similaire). Bien qu'il soit équivalent en termes de brochage et de fonctions logiques au célèbre GAL22V10 de Lattice, le 22CV10 d'ICT/AMI utilise une tension et un algorithme de programmation propriétaire. Ne le sélectionnez pas comme un "GAL22V10" standard dans le menu du logiciel, sous peine de faire échouer l'écriture ou de verrouiller définitivement la puce. Cherchez explicitement l'entrée "ICT" ou "AMI" dans la liste des fabricants supportés.
Extraction du code protégé (Le Security Bit) : Si vous tentez de lire une puce d'époque identique pour cloner son contenu sur cette pièce NOS, sachez que 99% des constructeurs activaient le "Security Bit" (fusible de protection de lecture). Si ce bit est actif, le programmateur lira des données vierges ou aléatoires. Il vous faudra alors trouver le fichier d'équivalence logique (JEDEC) sur les bases de données de restauration ou réécrire les équations logiques à partir du schéma de la machine.
