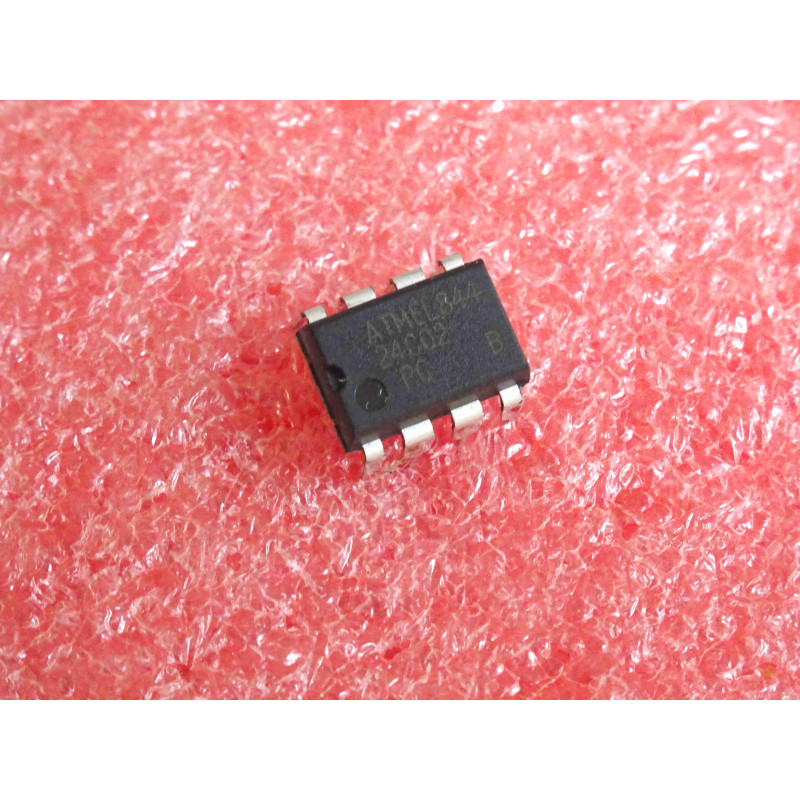

Le 24C02 est une mémoire EEPROM série de 2 Kbits (256 mots de 8 bits), utilisant le protocole de communication I2C (Inter-Integrated Circuit). C'est un composant omniprésent dans l'électronique grand public, utilisé pour stocker des paramètres de configuration, des réglages utilisateurs ou des données d'étalonnage qui doivent être conservés après la mise hors tension.
Capacité : 2 Kbits (256 octets).
Protocole : I2C bidirectionnel (Clock et Data).
Tension : Fonctionne généralement sur une large plage (souvent 1,8 V à 5,5 V selon la variante).
Endurance : Haute fiabilité en écriture (typiquement > 1 000 000 cycles d'écriture).
Variantes : Les suffixes (A, AN, CB, N, PC) désignent souvent des variantes de boîtier (DIP8, SOIC8, TSSOP8), de température ou de tension minimale, mais le brochage et le protocole restent standardisés selon le format JEDEC.
Diagnostic Express (Erreur de communication I2C) :
Résistances de tirage (Pull-up) : Le bus I2C est à collecteur ouvert. Si vous ne parvenez pas à communiquer avec la puce, vérifiez la présence de résistances de tirage (généralement 4,7 kOhms) sur les lignes SDA et SCL.
Adressage : Vérifiez l'état des broches d'adressage (A0, A1, A2). Si elles sont laissées flottantes, l'adresse du composant sur le bus peut être indéterminée, provoquant des conflits avec d'autres périphériques I2C.
Recommandations de Montage :
Support : Pour le format DIP8, l'usage d'un support tulipe est recommandé. Si vous utilisez des variantes CMS (SOIC8), veillez à ne pas surchauffer la puce lors du brasage pour préserver l'intégrité des données en mémoire.
Découplage : Un condensateur de 100 nF entre la broche VCC et la masse est impératif pour garantir la stabilité du cycle d'écriture. Une coupure de tension pendant une opération d'écriture est la cause principale de corruption des données.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Toute impureté sur le bus I2C peut générer des erreurs de transmission (erreurs de somme de contrôle) lors de la lecture des données.
