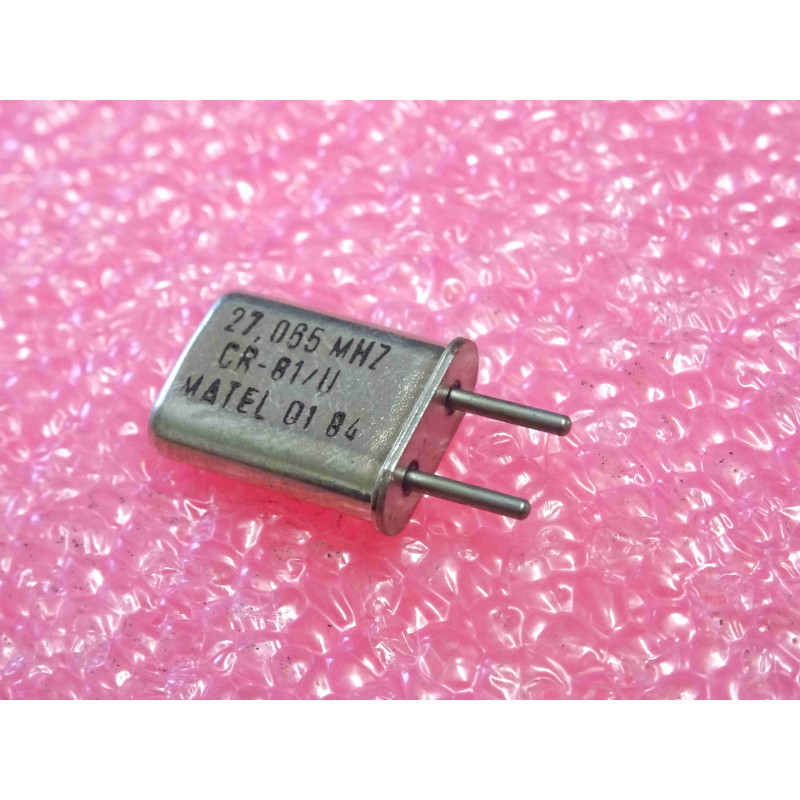

Lot de 3 Quartz Piézoélectriques MATEL CR-81/U – Fréquence 27,065 MHz (Canal 9 CB / Bande 27 MHz & Télécommandes) – Boîtier Traversant HC-49/U (Entraxe 4,9 mm)

Lot de 3 Quartz Piézoélectriques MATEL CR-81/U – Fréquence 27,065 MHz (Canal 9 CB / Bande 27 MHz & Télécommandes) – Boîtier Traversant HC-49/U (Entraxe 4,9 mm)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 3 résonateurs à quartz de précision pour émission / réception radiofréquence, norme militaire / industrielle CR-81/U fabriqué par MATEL. Calibrés sur la fréquence normalisée de 27,065 MHz (27,06500 MHz, fréquence officielle du Canal 9 CB – canal d'urgence, également utilisée pour les télécommandes sans fil, automatismes et modélisme en bande 27 MHz), ces quartz en boîtier métallique hermétique traversant type HC-49/U (entraxe standard de 4,9 mm) sont conçus pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs et les modules HF.

CaractéristiqueSpécification
Type de ComposantRésonateur à quartz piézoélectrique RF (Quartz Crystal Resonator)
QuantitéLot de 3 pièces (idéal pour émetteur, récepteur et maintenance)
Fabricant / NormeMATEL / Spécification CR-81/U (CR81/U)
Fréquence Nominale27,065 MHz / 27,06500 MHz (Canal 9 CB / Bande 27 MHz & Modélisme)
Mode d'Oscillation3ème harmonique (3rd Overtone) / Fondamental selon circuit pilote
Type de BoîtierBoîtier métallique hermétique standard HC-49/U (profil haut standardisé)
Entraxe des Broches4,9 mm (pas standardisé pour perçage traversant PCB ou support enfichable)
Sorties / Connexion2 broches radiales à souder ou à enficher (Through-Hole)
État des ComposantsNeufs de stock professionnel (NOS) / Préservés sous emballage protecteur
Usage & ApplicationsPostes CB / Citizen Band (Canal 9 d'urgence), télécommandes de modélisme (véhicules, bateaux R/C), automatismes sans fil, platines radio HF et modules 27 MHz

Points Forts & Spécificités Techniques

  • Fréquence Standardisée 27,06500 MHz (Canal 9 CB) : Remplacement direct pour l'étage quartz pilote ou oscillateur local des émetteurs et récepteurs CB, modélisme et automatismes radio.

  • Norme Industrielle & Militaire CR-81/U : Fabrication robuste MATEL garantissant une excellente stabilité en fréquence, une dérive thermique maîtrisée et une grande résistance aux chocs et vibrations mécaniques.

  • Format Universel HC-49/U : Entraxe standard de 4,9 mm permettant l'insertion directe sur support à ressort/lyre ou la soudure traversante sur circuit imprimé.

Conseils d'Atelier & Remplacement

  1. Brasage & Précaution Thermique :

    • En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'altérer la lame de quartz interne.

    • Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.

  2. Nettoyage du Support :

    • Nettoyer les pastilles ou les pinces du réceptacle à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de flux.

  3. Calibrage HF :

    • Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le condensateur ajustable (trimmer) au fréquencemètre pour caler l'oscillation sur 27,06500 MHz avec une précision optimale.

Composants Haute Fréquence & Radiocommunication / Lot de 3 quartz MATEL CR-81/U 27,065 MHz boîtier HC-49/U entraxe 4,9 mm neufs.
