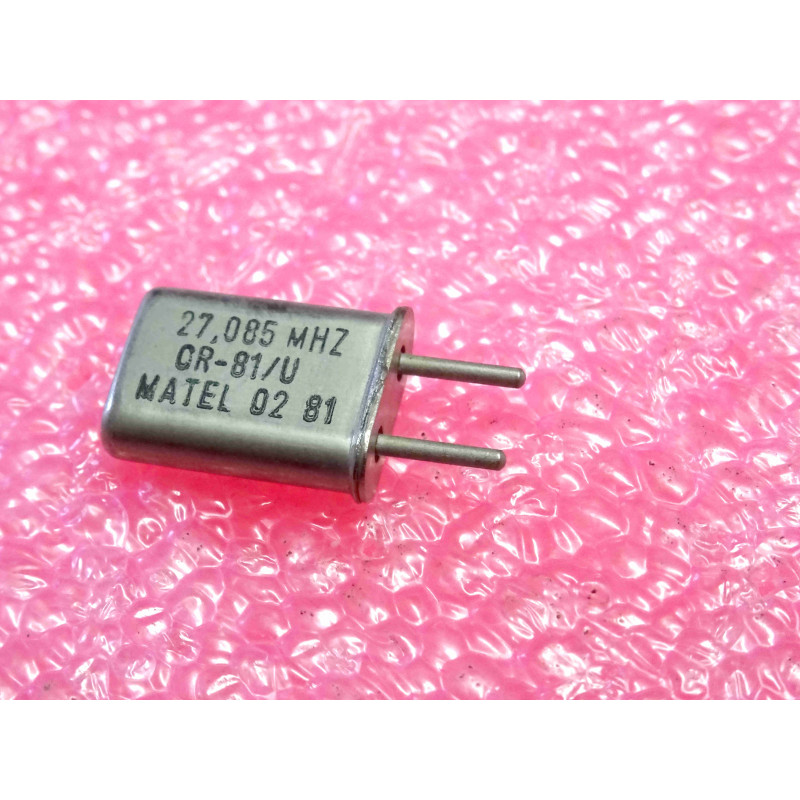

Résonateur à quartz de précision pour émission / réception radiofréquence, norme militaire / industrielle CR-81/U fabriqué par MATEL. Calibré sur la fréquence normalisée de 27,085 MHz (correspondant notamment au Canal 11 standard de la bande CB 27 MHz ainsi qu'aux fréquences de radiocommande et téléguidage modélisme 27 MHz), ce quartz en boîtier métallique hermétique traversant type HC-49/U (entraxe standard de 4,9 mm) est conçu pour les oscillateurs pilotes (TX/RX), les postes Citizen Band, les télécommandes de modélisme (R/C) et les modules HF.
Fréquence Standardisée Canal 11 CB (27,085 MHz) : Remplacement direct pour la synthèse ou le quartz pilote des émetteurs-récepteurs 27 MHz et télécommandes modélisme.
Norme Industrielle & Militaire CR-81/U : Fabrication robuste MATEL garantissant une excellente stabilité en fréquence, une dérive thermique maîtrisée et une grande résistance aux vibrations mécaniques.
Format Universel HC-49/U : Entraxe standard de 4,9 mm permettant l'insertion directe sur support à ressort/lyre ou la soudure traversante sur circuit imprimé.
Brasage & Précaution Thermique :
En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'altérer la lame de quartz interne.
Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.
Nettoyage du Support :
Nettoyer les pastilles ou les pinces du réceptacle à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de décapant.
Calibrage HF :
Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le compensateur capacitif (trimmer) au fréquencemètre pour verrouiller l'oscillation sur 27,08500 MHz avec une précision optimale.
Composants Haute Fréquence & Radiocommunication / Quartz MATEL CR-81/U 27,085 MHz boîtier HC-49/U entraxe 4,9 mm neuf.
