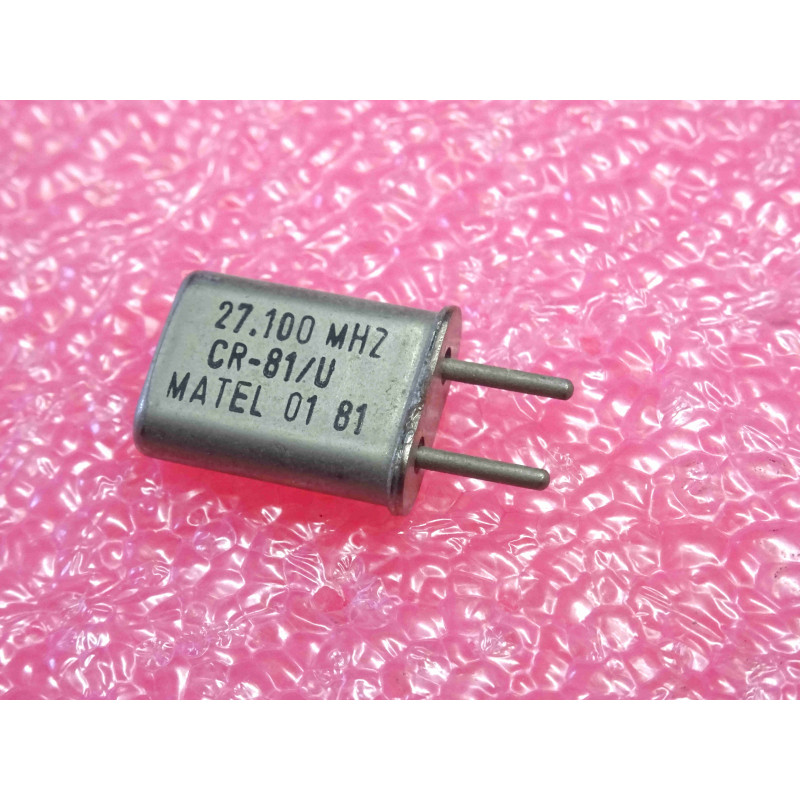

Lot de 2 résonateurs à quartz de précision pour émission / réception radiofréquence, norme militaire / industrielle CR-81/U fabriqué par MATEL. Calibrés sur la fréquence normalisée de 27,100 MHz (27,10000 MHz, fréquence dédiée aux télécommandes sans fil, automatismes de portail/garage, modélisme radiocommandé R/C et platines HF 27 MHz), ces quartz en boîtier métallique hermétique traversant type HC-49/U (entraxe standard de 4,9 mm) sont conçus pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs et les modules HF.
Fréquence Dédiée 27,10000 MHz : Remplacement direct pour l'étage quartz pilote ou oscillateur local des émetteurs et récepteurs 27 MHz et automatismes radio.
Norme Industrielle & Militaire CR-81/U : Fabrication robuste MATEL garantissant une excellente stabilité en fréquence, une dérive thermique maîtrisée et une grande résistance aux chocs et vibrations mécaniques.
Format Universel HC-49/U : Entraxe standard de 4,9 mm permettant l'insertion directe sur support à ressort/lyre ou la soudure traversante sur circuit imprimé.
Brasage & Précaution Thermique :
En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'altérer la lame de quartz interne.
Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.
Nettoyage du Support :
Nettoyer les pastilles ou les pinces du réceptacle à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de flux.
Calibrage HF :
Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le condensateur ajustable (trimmer) au fréquencemètre pour caler l'oscillation sur 27,10000 MHz avec une précision optimale.
Composants Haute Fréquence & Radiocommunication / Lot de 2 quartz MATEL CR-81/U 27,100 MHz boîtier HC-49/U entraxe 4,9 mm neufs.
