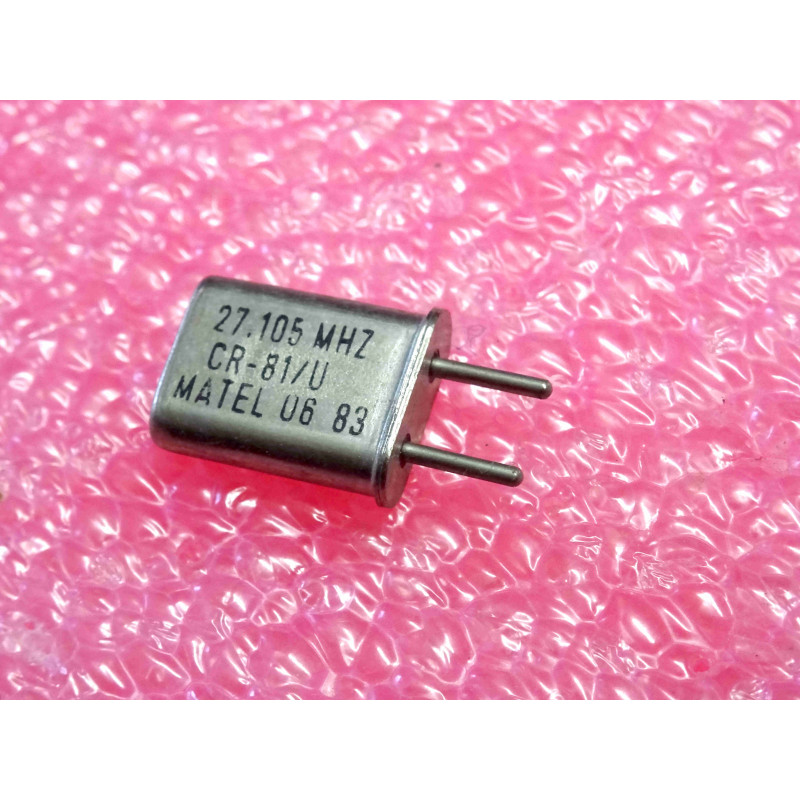

Lot de 2 résonateurs à quartz de précision pour émission / réception radiofréquence, norme militaire / industrielle CR-81/U fabriqué par MATEL. Calibrés sur la fréquence normalisée de 27,105 MHz (27,10500 MHz, fréquence officielle du Canal 12 CB et utilisée pour les télécommandes sans fil, automatismes et modélisme en bande 27 MHz), ces quartz en boîtier métallique hermétique traversant type HC-49/U (entraxe standard de 4,9 mm) sont conçus pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs et les modules HF.
Fréquence Standardisée 27,10500 MHz (Canal 12 CB) : Remplacement direct pour l'étage quartz pilote ou oscillateur local des émetteurs et récepteurs CB, modélisme et automatismes radio.
Norme Industrielle & Militaire CR-81/U : Fabrication robuste MATEL garantissant une excellente stabilité en fréquence, une dérive thermique maîtrisée et une grande résistance aux chocs et vibrations mécaniques.
Format Universel HC-49/U : Entraxe standard de 4,9 mm permettant l'insertion directe sur support à ressort/lyre ou la soudure traversante sur circuit imprimé.
Brasage & Précaution Thermique :
En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'altérer la lame de quartz interne.
Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.
Nettoyage du Support :
Nettoyer les pastilles ou les pinces du réceptacle à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de flux.
Calibrage HF :
Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le condensateur ajustable (trimmer) au fréquencemètre pour caler l'oscillation sur 27,10500 MHz avec une précision optimale.
Composants Haute Fréquence & Radiocommunication / Lot de 2 quartz MATEL CR-81/U 27,105 MHz boîtier HC-49/U entraxe 4,9 mm neufs.
